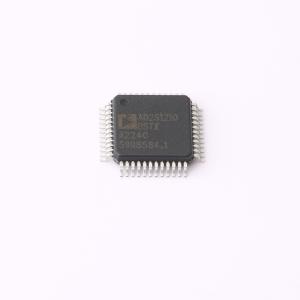

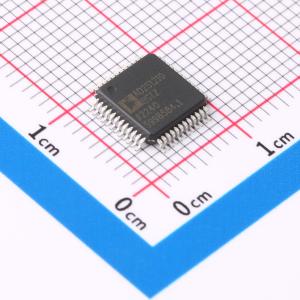

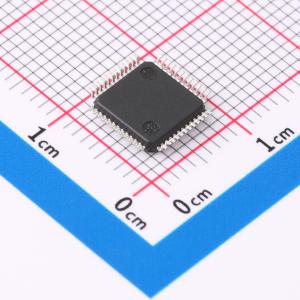

AD2S1210BSTZ-RL7

可变分辨率，10位至16位R/D转换器带参考振荡器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一个完整的10位至16位分辨率跟踪旋转变压器至数字转换器；集成了一个板载可编程正弦振荡器，为旋转变压器提供正弦波激励。该转换器接受3.15V p±27%的输入信号，正弦和余弦输入的频率范围为2kHz至20kHz。采用II型伺服环路跟踪输入，并将输入的正弦和余弦信息转换为输入角度和速度的数字表示。最大跟踪速率为3125 rps。
品牌名称: ADI(亚德诺)
商品型号: AD2S1210BSTZ-RL7
商品编号: C5367119
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 1.588克(g)

商品参数

	属性	参数值
	积分非线性	1LSB；8LSB；2LSB；4LSB
	工作温度	-40℃~+85℃
	时钟/振荡器	内置
	时钟频率(fc)	6.144MHz~10.24MHz
	基准电压源	内置
	基准电压源温漂	100ppm/℃
	静态电流	12mA

商品概述

AD2S1210是一款完整的10位至16位分辨率跟踪旋转变压器-数字转换器，集成了片上可编程正弦振荡器，可为旋转变压器提供正弦波激励。该转换器可接受峰峰值为3.15 V ±27%的输入信号，正弦和余弦输入信号频率范围为2 kHz至20 kHz。采用II型伺服环路跟踪输入信号，并将输入的正弦和余弦信息转换为输入角度和速度的数字表示。最大跟踪速率为3125 rps。

商品特性

完整的单片旋转变压器-数字转换器
3125 rps最大跟踪速率（10位分辨率且CLKIN = 10.24 MHz）
±2.5（+ 1 LSB）角分的角度精度（B级和D级）
10/12/14/16位分辨率，可由用户设置
并行和串行10位至16位数据端口
绝对位置和速度输出
系统故障检测
可编程故障检测阈值
差分输入
增量编码器仿真
片上可编程正弦振荡器
与DSP和SPI标准兼容
5 V电源，2.3 V至5.25 V逻辑接口
-40°C至+125°C温度范围（C级、D级和W级）
通过AEC-Q100汽车应用认证
具备ASIL B安全评估证书
提供安全手册

应用领域

直流和交流伺服电机控制
编码器仿真
电动助力转向
电动汽车
集成启动发电机和交流发电机
汽车运动传感与控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

近期成交6单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位；14位；16位；12位
	采样率	-
	通道数	2
	工作电压	4.75V~5.25V
	接口类型	并行；SPI
	差分输入	是
