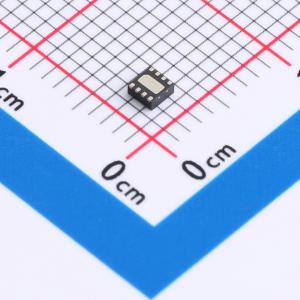

温馨提醒：图片仅供参考，商品以实物为准

QPL9547TR7

0.1 ~ 6 GHz 超低噪声放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: QPL9547 是一种高线性度、超低噪声放大器，封装在小型 2 x 2 mm 表面贴装封装中。在 1.9 GHz 时，放大器通常提供 19.5 dB 增益，+39 dBm OIP3，在 65 mA 偏置设置下，噪声系数为 0.3 dB。LNA 可从单个正电源（3.3 至 5 伏）偏置。
品牌名称: Qorvo
商品型号: QPL9547TR7
商品编号: C5367093
商品封装: DFN-8(2X2)
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

QPL9547是一款高线性度、超低噪声放大器，采用2×2 mm小型表面贴装封装。在1.9 GHz频率下，该放大器通常可提供19.5 dB的增益、在65 mA偏置设置下+39 dBm的OIP3以及0.3 dB的噪声系数。该LNA可由3.3至5伏的单路正电源供电。该器件采用符合环保/ RoHS标准的行业标准2×2 mm封装。 QPL9547的偏置可调，工作时所需的外部元件极少。它还在芯片中集成了用于TDD应用的关断控制功能。

商品特性

0.1 - 6 GHz工作带宽
超低噪声系数，在1.9 GHz时噪声系数为0.3 dB
39 dBm OIP3
19.5 dB小信号增益
偏置可调，可优化线性度
无条件稳定
具有1.8V逻辑电平的关断模式引脚
在高输入功率驱动下保持关断状态

应用领域

5G m - MIMO
中继器/分布式天线系统（DAS）
移动基础设施
LTE / WCDMA / CDMA / GSM通用无线TDD或FDD系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF放大器
	频率	100MHz~6GHz
	增益	19.5dB
	噪声系数	0.3dB
	工作电压	3.15V~5.25V
	工作电流	65mA

	属性	参数值
	P1dB	22.7dBm
	工作温度	-40℃~+105℃
	输入回波损耗	12.2dB
	输出回波损耗	13.5dB
	IP3	39.3dBm
