温馨提醒：图片仅供参考，商品以实物为准

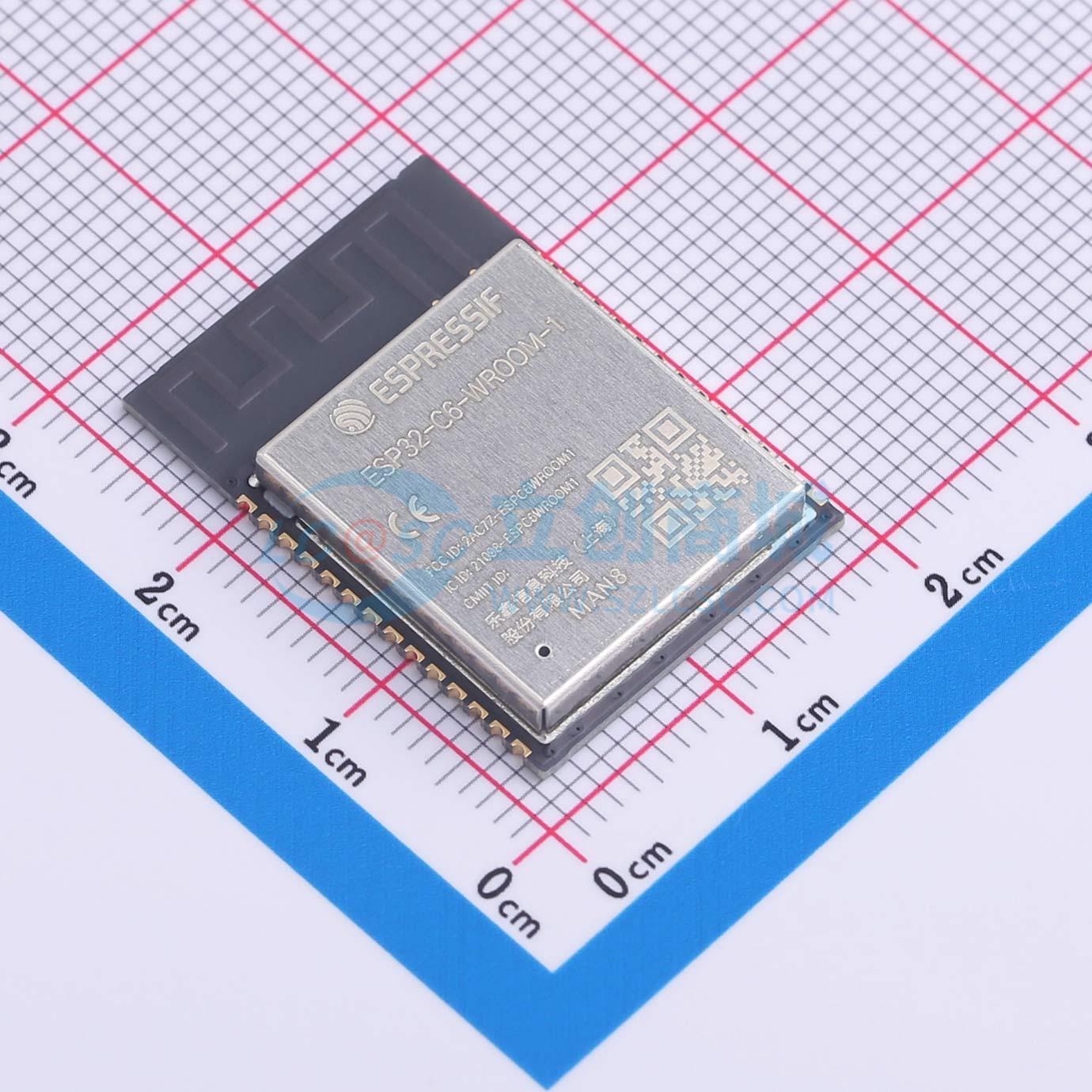

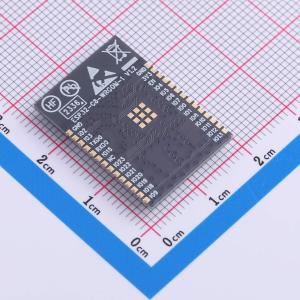

ESP32-C6-WROOM-1-N8
不带固件 2.4 GHz Wi-Fi 6、蓝牙 5、Zigbee 及 Thread 模组
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 通用型Wi-Fi、IEEE802.15.4和低功耗蓝牙(Bluetooth LE)模组，功能强大，具有丰富的外设接口，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。采用PCB板载天线或通过连接器连接外部天线，均配置了最大16MB的外部SPI flash。有85℃版本和105℃版本，两种变型仅最大环境温度和flash型号不同。采用ESP32-C6芯片，搭载RISC-V 32位单核处理器，集成了丰富的外设，包括SPI、并行IO、UART、I²C、I²S、RMT(TX/RX)、LEDPWM、USB串口/JTAG控制器、MCPWM、SDIO2.0从机控制器、GDMA、TWAI控制器、片上JTAG调试功能、事件任务矩阵和多达23个GPIO等
- 品牌名称
- ESPRESSIF(乐鑫)
- 商品型号
- ESP32-C6-WROOM-1-N8
- 商品编号
- C5366877
- 商品封装
- SMD,25.5x18mm
- 包装方式
- 编带
- 商品毛重
- 3.274克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | ESP32-C6 | |
| 接口类型 | I2C；UART；SPI；USB；I2S | |
| 频率 | 2.4GHz | |
| 天线形式 | 板载PCB天线 | |
| 发射功率 | 20.5dBm |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 接收电流 | 78mA | |
| 发送电流 | 382mA | |
| 接收灵敏度 | -99.2dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
ESP32-C6-WROOM-1和ESP32-C6-WROOM-1U是通用型Wi-Fi、IEEE802.15.4和低功耗蓝牙（Bluetooth LE）模组，功能强大，具有丰富的外设接口，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。ESP32-C6-WROOM-1采用PCB板载天线，ESP32-C6-WROOM-1U采用连接器连接外部天线。两款模组均配置了最大16MB的外部SPI flash。两款模组均有85°C和105°C两种变型，仅最大环境温度和flash型号不同。该款模组采用ESP32-C6芯片，该芯片搭载RISC-V 32位单核处理器，集成了丰富的外设，包括SPI、并行IO、UART、I²C、I²S、RMT（TX/RX）、LEDPWM、USB串口/JTAG控制器、MCPWM、SDIO2.0从机控制器、GDMA、TWAI控制器、片上JTAG调试功能、事件任务矩阵和多达23个GPIO等。
商品特性
- 内置ESP32-C6芯片，RISC-V 32位单核处理器，支持高达160MHz的时钟频率，ROM为320KB，HP SRAM为512KB，LP SRAM为16KB
- Wi-Fi工作在2.4GHz频段，1TTR，工作信道中心频率范围为2412～2484MHz，支持IEEE802.11ax协议，仅20MHz非接入点工作模式，MCS0 - MCS9，上行、下行正交频分多址接入（OFDMA），下行多用户多输入多输出（MU-MIMO），波束成形接收端（Beamformee），信道质量指示（CQI），双载波调制（DCM），空间复用，目标唤醒时间（TWT），完全兼容IEEE802.11b/g/n协议，支持20MHz和40MHz频宽，数据速率高达150Mbps，支持无线多媒体（WMM）、帧聚合（TX/RX A-MPDU，TX/RX A-MSDU）、立即块确认、分片和重组、传输机会（TXOP）、Beacon自动监测（硬件TSF）、4×虚拟Wi-Fi接口，同时支持基础结构型网络（Infrastructure BSS）Station模式、SoftAP模式、Station + SoftAP模式和混杂模式，802.11 mc FTM
- 蓝牙低功耗（Bluetooth LE）通过Bluetooth 5.3认证，支持Bluetooth mesh，高功率模式（20 dBm），速率支持125 Kbps、500 Kbps、1 Mbps、2 Mbps，支持广播扩展、多广播、信道选择、功率控制，Wi-Fi与蓝牙共存，共用同一个天线
- 模组集成元件兼容IEEE802.15.4 - 2015协议，工作在2.4GHz频段，支持OQPSK PHY，数据速率为250Kbps，支持Thread1.3和Zigbee3.0，有40MHz集成晶振和SPI flash
- 天线选型有板载PCB天线（ESP32-C6-WROOM-1）和通过连接器连接外部天线（ESP32-C6-WROOM-1U）
- 外设包括GPIO、SPI、并行IO、UART、I²C、I²S、RMT（TX/RX）、脉冲计数器、LEDPWM、USB串口/JTAG控制器、MCPWM、SDIO2.0从机控制器、GDMA、TWA控制器、片上JTAG调试功能、事件任务矩阵、ADC、温度传感器、通用定时器、看门狗定时器等
- 工作电压/供电电压为3.0～3.6V，85°C版模组工作环境温度为 -40～85°C，105°C版模组工作环境温度为 -40～105°C
应用领域
- 智能家居
- 工业自动化
- 医疗保健
- 消费电子产品
- 智慧农业
