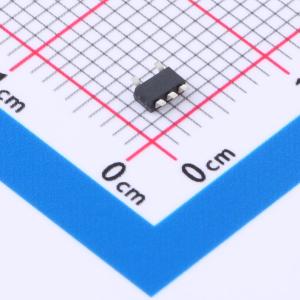

温馨提醒：图片仅供参考，商品以实物为准
TC7S14F(TE85L,F)
高速低功耗施密特反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款采用硅栅 C²MOS 技术制造的高速 C²MOS 施密特触发器。它在保持 C²MOS 低功耗的同时，实现了与等效 LSTTL 相似的高速运行。引脚配置和功能与 TC7SU04F 相同，但输入具有 25% VCC 的滞后特性，凭借其施密特触发功能，可作为接收缓慢输入信号的线路接收器。输入配备了防静电放电或瞬态过电压的保护电路，输出电流是 TC74HC 系列型号的 1/2。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7S14F(TE85L,F)
- 商品编号
- C5366375
- 商品封装
- SSOP-5
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 2.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 2.6mA | |
| 输出高电平(VOH) | 4.4V；1.9V；5.9V | |
| 低电平范围(VOL) | 330mV；330mV；100mV | |
| 传播延迟(tpd) | 11ns@5V,15pF | |
| 系列 | TC7S系列 | |
| 工作温度 | -40℃~+85℃ |
