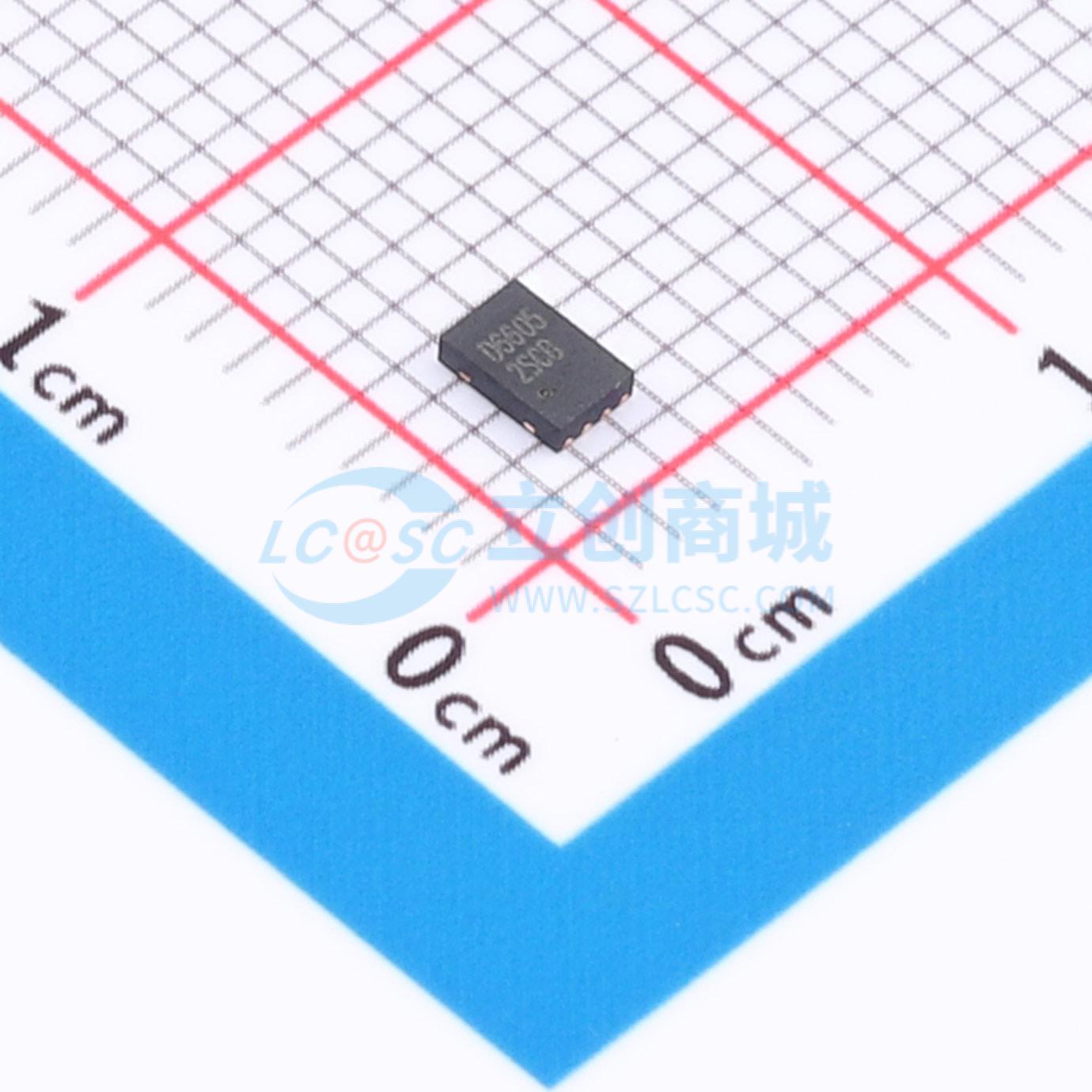

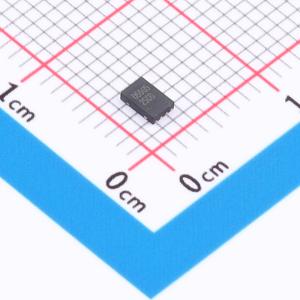

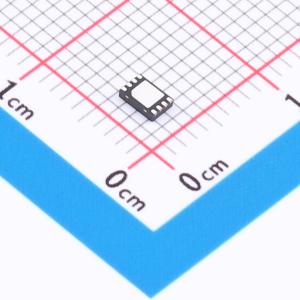

温馨提醒：图片仅供参考，商品以实物为准

DIO6605BFN8

升压型 2.7V~4.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DIO6605B是一款5V输出、高效率的1.2MHz同步升压转换器,适用于一般升压应用。它可以用于从3.3V电源或锂离子电池生成600mA的5V输出。该器件具有低静态电流（30μA）、低关断电流（小于1μA）和高开关频率,减小了电感和电容的尺寸。内置MOSFET和内部补偿使DIO6605B易于使用,适合紧凑的空间。工作温度范围为-40°C至85°C。
品牌名称: DIOO(帝奥微)
商品型号: DIO6605BFN8
商品编号: C5366089
商品封装: DFN-8(2x3)
包装方式: 编带
商品毛重: 0.098539克(g)

商品参数

商品概述

DIO6605B是一款5V输出的高效升压调节器，适用于一般升压应用。它可用于从3.3V电源轨或锂离子电池中以600mA的电流产生5V电压。高开关频率可将电感器和电容器的尺寸降至最小。集成的功率MOSFET和内部补偿功能使DIO6605B易于使用，并能将整个解决方案集成到紧凑的空间中。在轻负载电流情况下，DIO6605B进入省电模式以保持高效率。抗振铃控制电路通过在不连续模式下抑制电感器来减少电磁干扰（EMI）问题。DIO6605B提供真正的输出断开功能，这使得在关机期间输出电压（VOUT）可降至零伏，且不会从输入源汲取任何电流。DIO6605B支持1.8V逻辑控制。

商品特性

高效同步模式
输入电压范围：±2.7 - 4.5V
器件静态电流：30μA（典型值）
输出电压为5V或0V时，关机电流小于1μA
输出电压固定为5V
具备省电模式，可在低输出功率时提高效率
使能（EN）引脚支持1.8V逻辑控制
当VOUT > VIN时，反向泄漏电流低
具备热关断功能
环保封装：DFN2*3-8和SOT23-6
工作温度范围：-40℃至85℃

应用领域

单节锂电池供电产品
便携式音频播放器
手机
个人医疗产品

数据手册PDF

放大查看下载PDF

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	轻载高效模式；负载断开

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~4.5V
	输出电压	5V
	输出电流	600mA
	开关频率	1.2MHz
	工作温度	-40℃~+85℃
