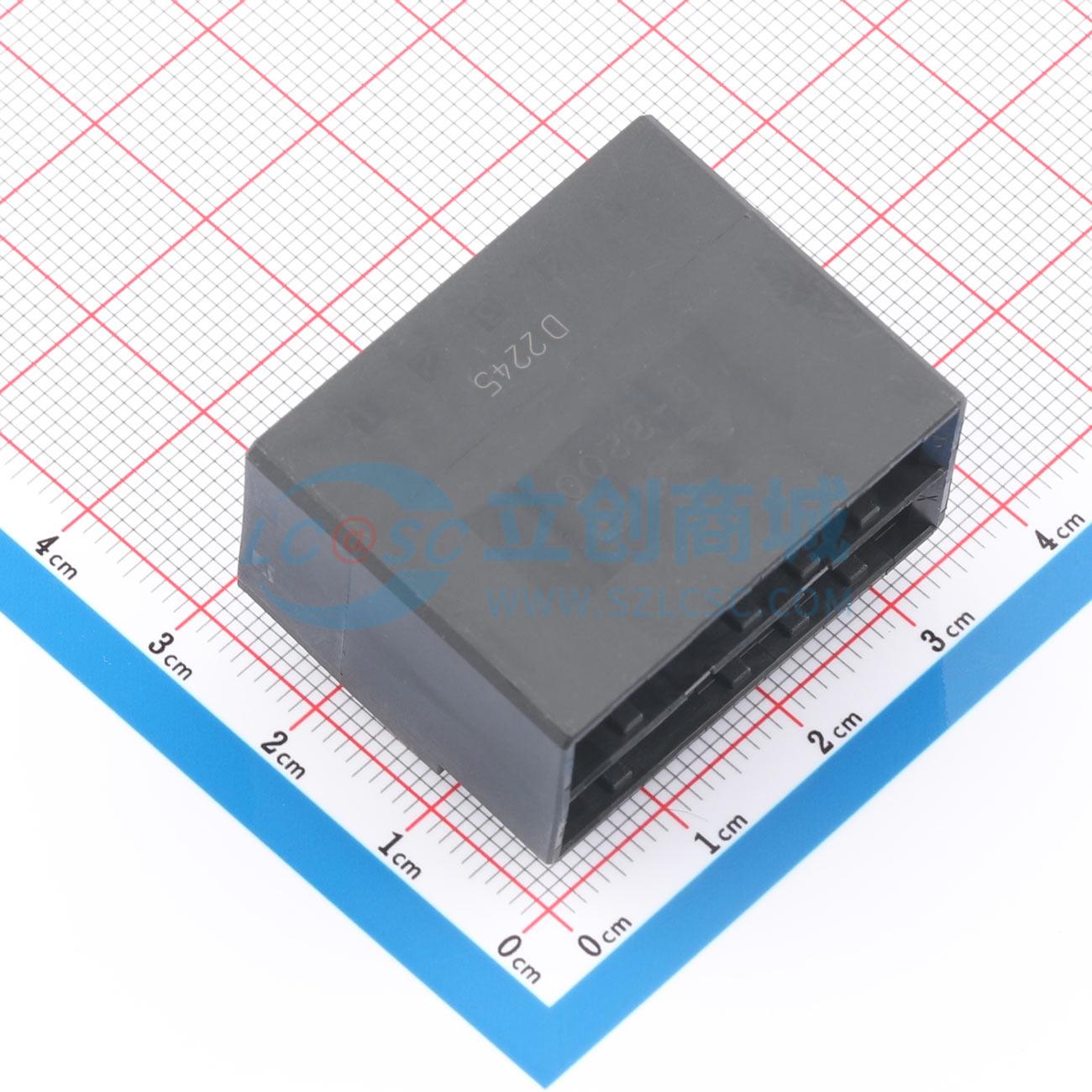

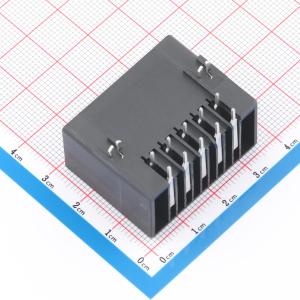

1-316080-5
2x5P 间距:5.08mm 弯插
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：PCB 安装插头,水平方向,线对板连接,10 个引脚,5.08 mm [.2 in] 中心线间距,全屏蔽,镀锡,通孔焊接
- 商品型号
- 1-316080-5
- 商品编号
- C591818
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x5P | |
| 间距 | 5.08mm | |
| 安装方式 | 弯插 | |
| 总PIN数 | 10P | |
| 排数 | 2 | |
| 每排PIN数 | 5 |
| 属性 | 参数值 | |
|---|---|---|
| 行距 | 7.62mm | |
| 触头材质 | 铜合金 | |
| 触头镀层 | 锡 | |
| 工作温度 | -55℃~+105℃ | |
| 额定电压 | 600V | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 黑色 |
商品概述
连接器类型为板对线连接器，额定电流15A，有镀金或镀锡可选。连接器系统为板对线，针位数为10，排数为2，中心线间距（间距）为5.08mm（0.2英寸），PCB安装方向为水平。
商品特性
- 产品类型特点
- 配置特点
- 主体特点
- 触点特点
- 端接特点
- 外壳特点
- 使用条件
- 操作/应用
- 行业标准
- 包装特点
- 产品合规性：符合欧盟REACH法规（EC）No. 1907/2006，截至2023年6月ECHA候选清单（235），声明符合2023年6月候选清单（235），不包含REACH高度关注物质（SVHC）
- 卤素含量：非低卤素 - 含溴或氯 > 900 ppm
- 焊接工艺能力：能够承受265°C波峰焊
- 产品合规声明：此信息是基于对供应商的合理查询提供的，代表了基于他们提供的信息的当前实际认知，此信息可能会发生变化。TE标识为符合欧盟RoHS标准的部件编号，均质材料中铅、六价铬、汞、多溴联苯（PBB）、多溴二苯醚（PBDE）、邻苯二甲酸二丁酯（DBP）、邻苯二甲酸丁苄酯（BBP）、邻苯二甲酸二（2 - 乙基己基）酯（DEHP）、邻苯二甲酸二异丁酯（DIBP）的最大重量浓度为0.1%，镉的最大重量浓度为0.01%，或符合指令2011/65/EU（RoHS2）附件中规定的这些限制的豁免条件。成品电气和电子设备产品将按指令2011/65/EU要求进行CE标记，组件可能不会进行CE标记。此外，TE标识为符合欧盟ELV标准的部件编号，均质材料中铅、六价铬和汞的最大重量浓度为0.1%，镉的最大重量浓度为0.01%，或符合指令2000/53/EC（ELV）附件中规定的这些限制的豁免条件。关于REACH法规，TE提供的此部件编号物品中SVHC的信息基于欧洲化学品管理局（ECHA）发布的最新“物品中物质要求指南”。
