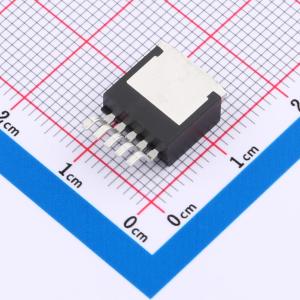

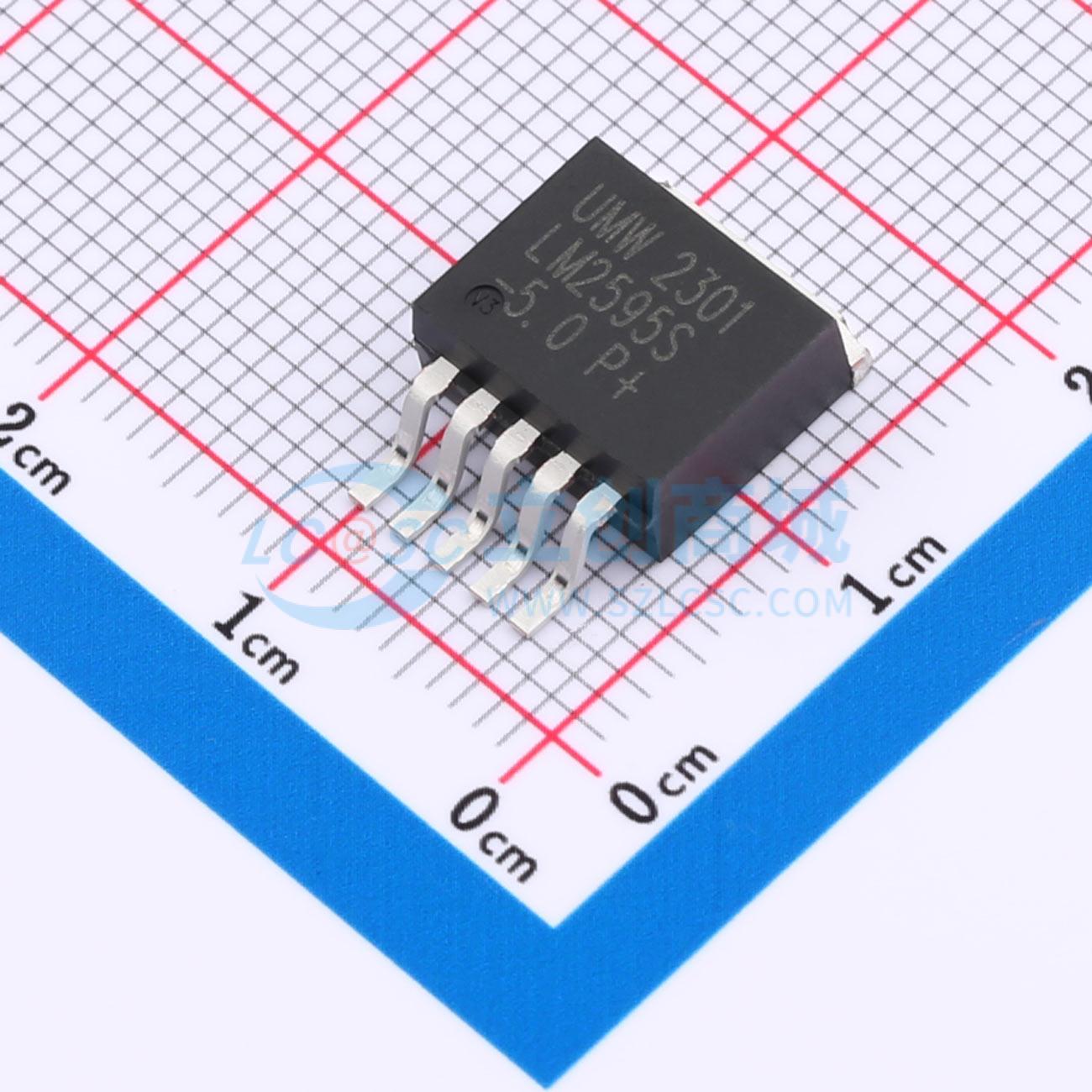

LM2595S-5.0(UMW)

降压型 2A 5V~40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM2595是一款固定频率为150KHz的PWM直流-直流稳压电源转换器。它具有2A输出电流驱动能力、高效率、低纹波、高线性调整率和负载调整率等特点。该芯片采用PWM调制方式，可将占空比的线性范围调节为0至100%
品牌名称: UMW(友台半导体)
商品型号: LM2595S-5.0(UMW)
商品编号: C5365578
商品封装: TO-263
包装方式: 编带
商品毛重: 2.2克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

LM2595是一款采用固定频率150KHz的PWM DC-DC稳压电源转换器。其具备2A输出电流驱动能力，并具有高效率、低纹波、高线性调整率与负载调整率的特点。该芯片采用PWM调制方式，其占空比线性调节范围从0%至100%。LM2595内置固定频率振荡器与频率补偿模块，使用简便，仅需少量外部元件。此外，该芯片还内置了带迟滞功能的使能、过温保护、过流保护及激励过流保护等功能。当发生次级过流保护时，芯片内置的降频功能会将工作频率从150KHz降至50KHz。

商品特性

输入电压范围为4.5V至40V。
稳压输出提供3.3V、5V、12V及输出可调版本，其中输出可调版本的调节范围为1.23V至37V。
占空比可从0%调节至100%。
最小饱和压降为1.5V。
150KHz固定工作频率。
2A固定电流输出能力。
带迟滞的开关功能。
内置过温保护与过流保护。
内置频率补偿功能。
高工作效率、线性调整率与负载调整率。

应用领域

简单高效降压调节器
线性调节器的高效预调节器
板载开关调节器
正负转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~40V
	输出电压	5V
	输出电流	2A
	开关频率	117kHz~183kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2mA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	过流保护
