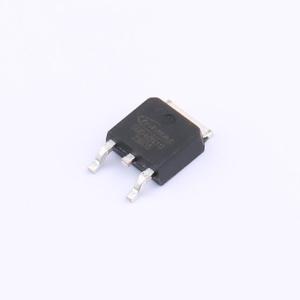

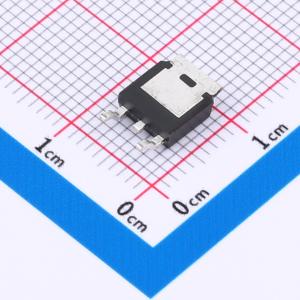

温馨提醒：图片仅供参考，商品以实物为准
SUD40N10-25-E3
耐压:100V 电流:40A 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 低压MOS 100V40A 内阻18毫欧
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- SUD40N10-25-E3
- 商品编号
- C5364640
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.49克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 22mΩ@4.5V | |
| 耗散功率(Pd) | 115W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 26nC@50V | |
| 输入电容(Ciss) | 1.6nF | |
| 反向传输电容(Crss) | 11pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 139pF |
商品特性
- 漏源电压(VDS) = 100V,漏极电流(ID) = 40A
- 栅源电压(VGS) = 10V 时,导通电阻(RDS(ON)) = 18 mΩ(典型值)
- 栅源电压(VGS) = 4.5V 时,导通电阻(RDS(ON)) = 22 mΩ(典型值)
- 出色的栅极电荷 × 导通电阻(RDS(on))乘积(品质因数)
- 极低的导通电阻(RDS(on))
- 工作温度达 150°C
- 无铅引脚镀层
- 100% 进行了非钳位感性开关(UIS)测试
应用领域
- 直流 - 直流(DC/DC)转换器
- 适用于高频开关和同步整流
