1-5499923-0
2.54mm 2x25P 排数:2 每排P数:25
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述

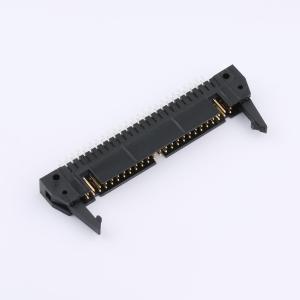

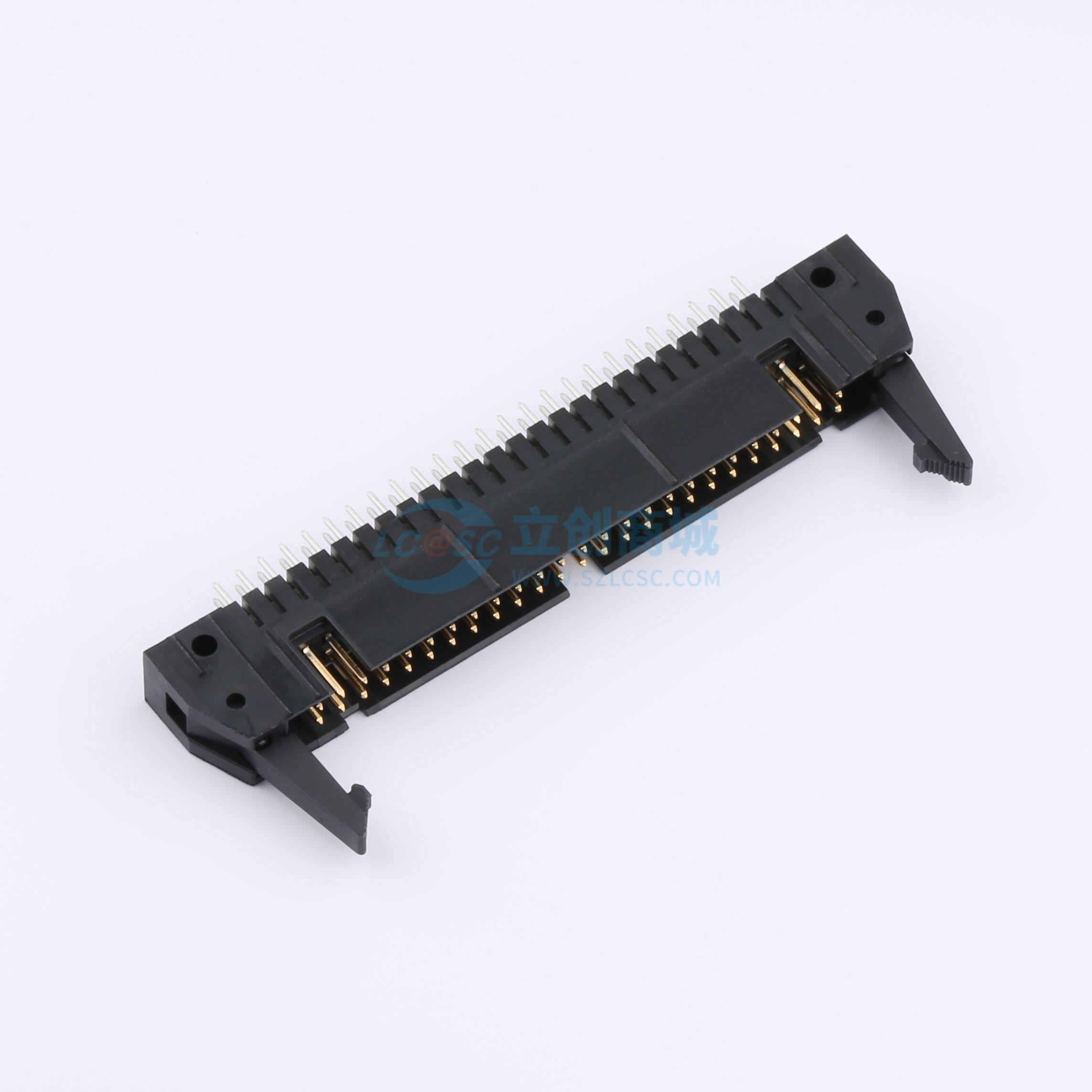

- 线对板连接器，50 针，中心线间距 2.54 mm [.1 in]，垂直式，通孔焊接，2 排，AMP-LATCH 通用插头，带状电缆连接器
- 商品型号
- 1-5499923-0
- 商品编号
- C591574
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 11.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IDC刺破式连接器(牛角/简牛) | |
| 连接器类型 | 牛角扣 | |
| 间距 | 2.54mm | |
| 结构 | 2x25P | |
| 额定电流 | 1A | |
| 额定电压 | 250V | |
| 安装方式 | 直插 |
| 属性 | 参数值 | |
|---|---|---|
| 行距 | 2.54mm | |
| 排数 | 2 | |
| 每排PIN数 | 25 | |
| 触头镀层 | 金 | |
| 工作温度 | -65℃~+105℃ | |
| 颜色 | 黑色 |
商品概述
- 为清晰起见，本视图中省略了弹出闩锁。
- 视图S - S
- 详图V，比例10:1
- 坐标尺寸从基本位置起适用。
- 10和14针尺寸仅包含一个用于卡扣式偏振器（双偏振）的插槽，位置如图所示。
- 推荐的印刷电路板厚度为3.18 [0.125]。
- 弹出闩锁在打开位置所需的距离。
- 材料：外壳和闩锁为玻璃填充尼龙或聚酯，UL94V - 0等级，黑色；插针为磷青铜或黄铜。
- 插针：在局部镀覆区域，钯镍镀层上闪镀金，最小总厚度0.38μm [0.000015]；焊尾处最小镀锡厚度2.54μm [0.000100]；整个插针上最小镀镍底层厚度1.27μm [0.000050]；或者，在局部镀覆区域最小镀金厚度0.38μm [0.000015]，焊尾处最小镀锡厚度2.54μm [0.000100]，整个插针上最小镀镍底层厚度1.27μm [0.000050]。
- 基准 - M - 和 - N - 由客户确定。
