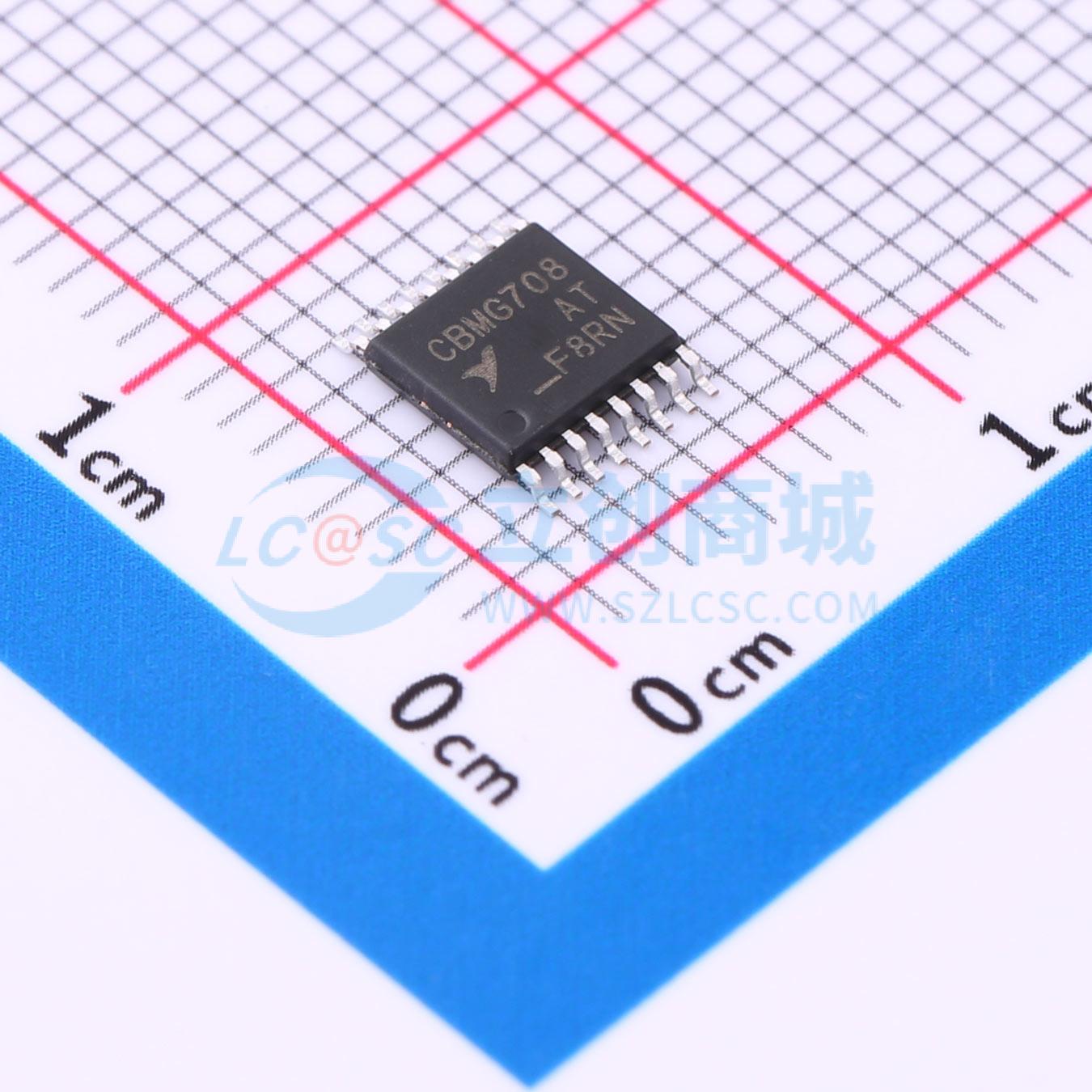

CBMG708ATS16

CBMG708/CBMG709 操作手册

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CBMG708是单通道8:1多路复用器，具有低导通电阻、低功耗和高开关速度。适用于数据采集系统、通信系统、继电器和音视频开关。
品牌名称: Corebai(芯佰微)
商品型号: CBMG708ATS16
商品编号: C5364345
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.32克(g)

商品参数

商品概述

CBMG708/CBMG709 是低压CMOS 模拟多路复用器，分别由八个单通道和四个差分通道组成。CBMG708 将八个输入（S1 到S8）中的一个切换到公共输出D，由3 位二进制地址线A0、A1 和A2 确定。CBG709 将四个差分输入中的一个切换到由2 位二进制地址线A0 和A1 确定的公共差分输出。两个设备上的EN 输入用于启用或禁用设备。禁用时，将关闭所有通道。

低功耗和1.8 V 至5.5 V 的工作电源范围使CBMG708/CBMG709 成为电池供电的便携式仪器的理想选择。所有通道在进行切换操作前都会出现断路，防止在切换通道时出现瞬时短路。

这些开关具有低功耗，高开关速度，非常低的导通电阻和低漏电流等特性。导通电阻在几欧姆的范围内，在开关之间紧密连接，所以在整个信号范围内非常平坦。这些开关可以像多路复用器或解复用器一样工作，并且输入信号范围可达到电源。

CBMG708/CBMG709 均采用TSSOP16 封装。

商品特性

单电源：1.8 V to 5.5 V
双电源：±2.5 V
导通电阻：3Ω
导通电阻平坦度：0.75Ω
漏电流：100pA
开关时间：14ns
低功耗TTL/CMOS 兼容性输入

应用领域

数据采集系统
通讯系统
继电器
音视频开关
电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	1
	工作电压	1.8V~5.5V；-2.5V~2.5V
	导通时间(ton)	14ns

	属性	参数值
	导通电阻(Ron)	4.5Ω
	关闭时间(toff)	8ns
	工作温度	-40℃~+125℃
	传播延迟(tpd)	14ns
