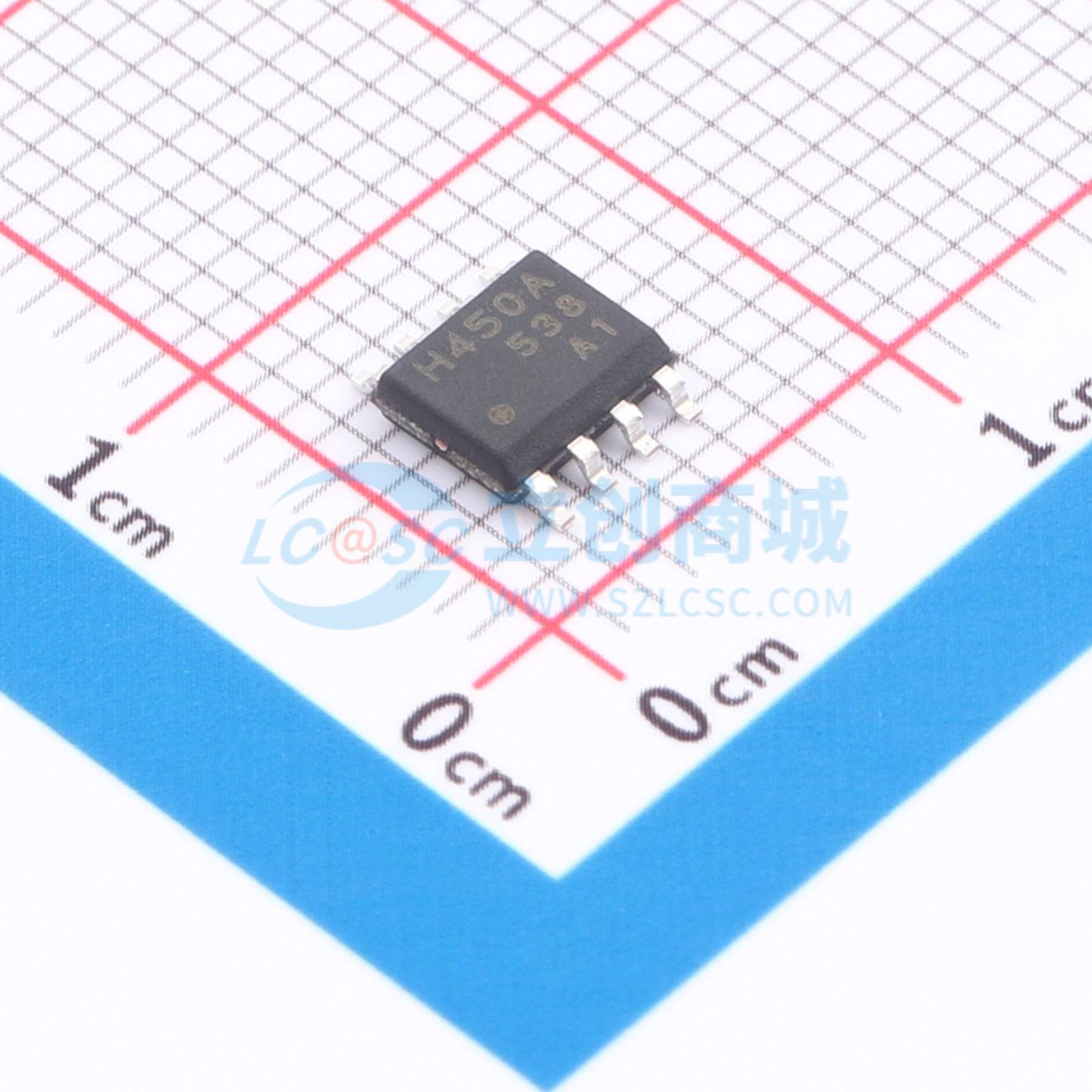

温馨提醒：图片仅供参考，商品以实物为准
TB67H450AFNG,EL
采用BiCD工艺的PWM斩波型直流有刷电机驱动单芯片集成电路，具备多种驱动模式和错误检测功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB67H450AFNG,EL
- 商品编号
- C5364235
- 商品封装
- HSOP-8_EP
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | 3A | |
| 峰值电流 | - | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 600mΩ | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 主动制动功能；交错导通保护；电流采样/调节功能 |
商品概述
TB67H450AFNG是一款PWM斩波型直流有刷电机驱动器，内置一个通道的电机输出模块。它采用BiCD工艺制造，额定输出电压为50V，最大电流为3.5A。
商品特性
- 重量：0.075g（典型值）
- 采用BiCD工艺的单片IC
- 能够进行PWM恒流驱动和直接PWM驱动
- 支持4种运行模式：正转/反转/制动/停止（关断）
- 内置低导通电阻的输出MOSFET（高端 + 低端 = 0.6Ω（典型值））
- 实现高电压和大电流驱动（参考“绝对最大额定值”和“工作范围”）
- 内置各种错误检测功能（热关断（TSD）、过流检测（ISD）和欠压锁定（UVLO））
- 内置用于内部电路运行的VCC稳压器
