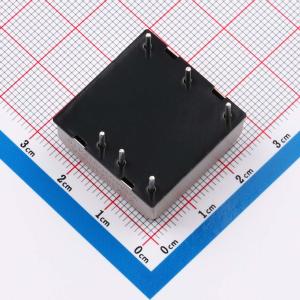

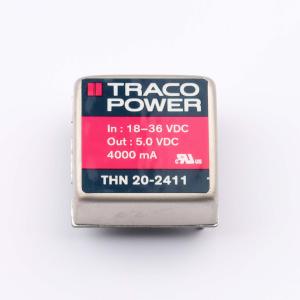

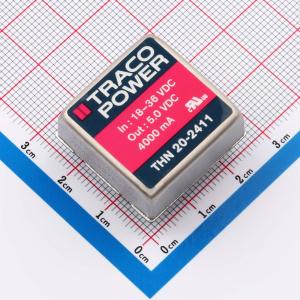

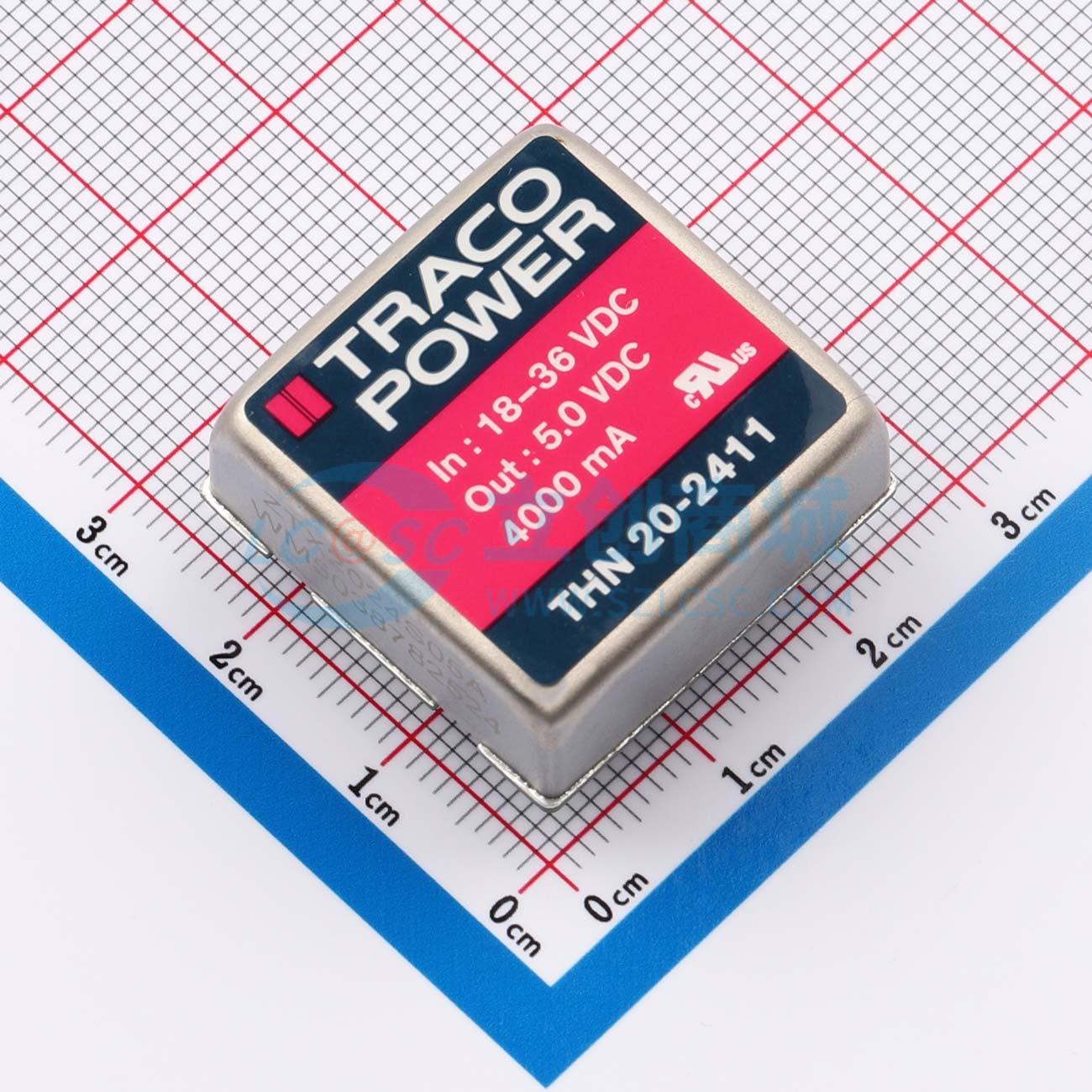

温馨提醒：图片仅供参考，商品以实物为准
TH N20-2411
超紧凑型屏蔽金属外壳20W DC/DC转换器，具备宽输入电压范围、高效率、输出电压可调及远程开关控制功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TRACO POWER
- 商品型号
- TH N20-2411
- 商品编号
- C5362680
- 商品封装
- DIP-6
- 包装方式
- 盒装
- 商品毛重
- 20.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 1 | |
| 输出功率 | 20W | |
| 工作电压(Vin) | 18V~36V | |
| 转换效率 | 91% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 4A | |
| 最大容性负载 | 5000uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 欠压保护；过流保护；短路保护；过压保护；自动故障恢复 | |
| 工作温度 | -40℃~+75℃ | |
| 开关频率 | 275kHz | |
| 静态电流 | - | |
| 纹波噪声 | 75mVp-p | |
| 长度 | 25.4mm | |
| 宽度 | 25.4mm | |
| 高度 | 10.16mm | |
| 稳压类型 | 稳压型 |
商品概述
THN 20 系列是最新一代高性能 DC/DC 转换器模块，具有极高的功率密度。该产品采用金属外壳，尺寸仅为 1.0"×1.0"×0.4"，却能实现 20 W 的输出功率。所有型号均具备 2:1 的宽输入电压范围，即使在空载条件下，输出电压也能精确调节。高达 90% 的最高效率使该产品非常可靠，在高达 75℃ 或 85℃（可选装散热片）的温度范围内均可使用。再加上在最小负载下的低输入电流特性和远程开/关控制功能，这些转换器是电池供电系统的理想解决方案。
商品特性
- 最小封装的 20 W 转换器
- 超紧凑尺寸：1.0"×1.0"×0.4"
- 带隔离基板的屏蔽金属外壳
- 2:1 宽输入电压范围
- 高达 90% 的超高效率
- 输出电压可调
- 远程开/关控制
- 工作温度范围：-40℃ 至 +75℃，加装散热片可达 85℃
- 输入/输出隔离电压 1500 VDC
- 输入滤波器无需外部组件即可满足 EN 55022 A 级标准
应用领域
- 移动设备
- 仪器仪表
- 通信和工业电子领域的分布式电源架构
- PCB 空间有限的场合
