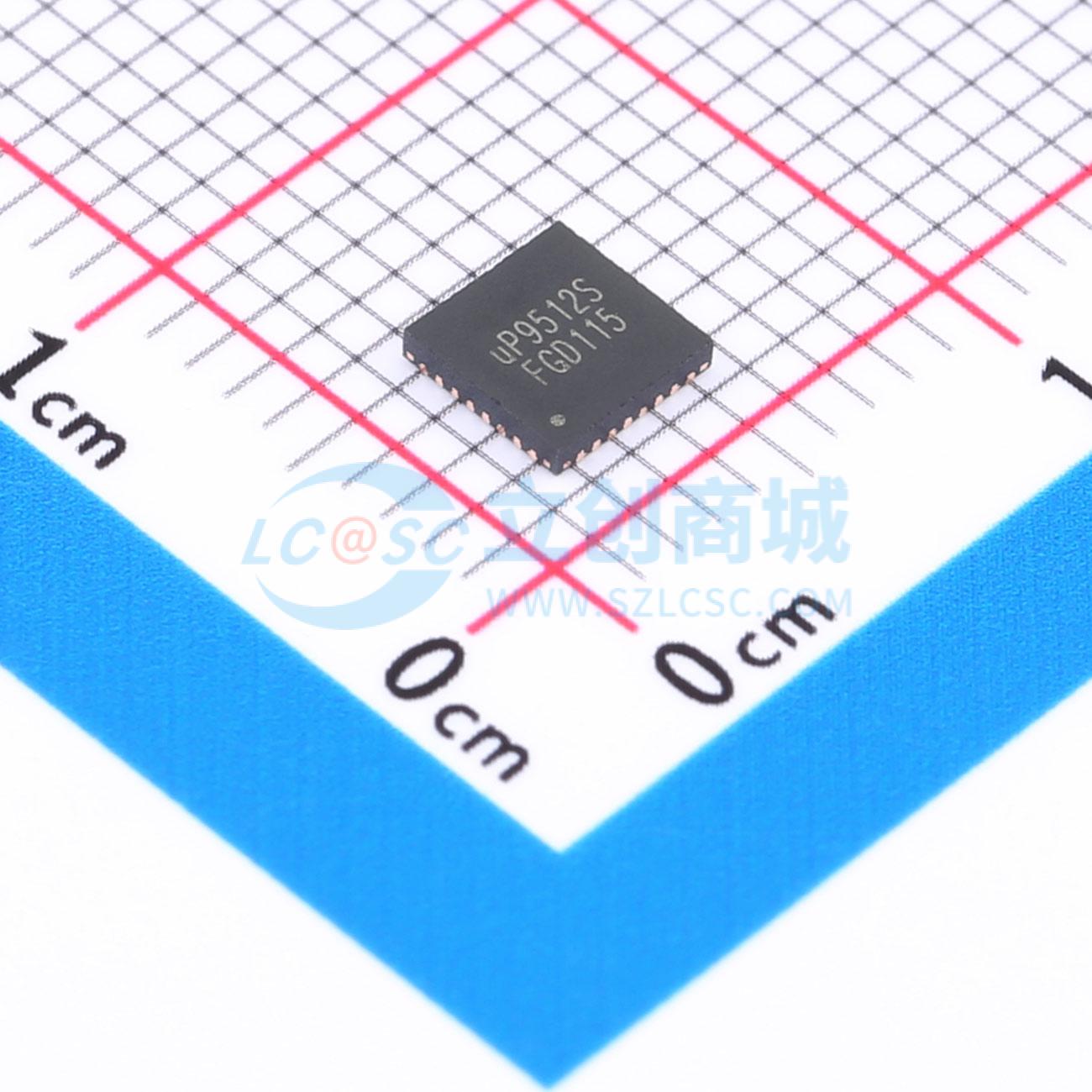

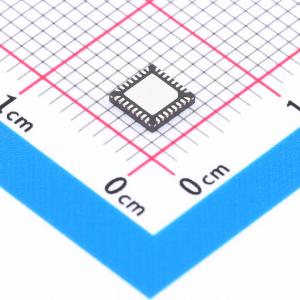

温馨提醒：图片仅供参考，商品以实物为准
UP9512SQKI
多相同步整流降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- uP9512S 是一款 4/3/2/1 相 PWM 控制器,专为高精度输出电压系统设计,适用于下一代 GPU。它支持 NVIDIA 的 PWMVID 技术,提供可编程输出电压和主动电压定位功能,可根据负载电流调整输出电压。
- 品牌名称
- 力智
- 商品型号
- UP9512SQKI
- 商品编号
- C5361861
- 商品封装
- WQFN-32L(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
参数完善中
商品概述
uP9512S是一款4/3/2/1相PWM控制器，专为下一代GPU提供高精度输出电压系统而设计。uP9512S具备可编程输出电压和有源电压定位功能，可根据负载电流调整输出电压，因此能在负载电流瞬变时实现最佳定位。 uP9512S支持具备PWMVID特性的NVIDIA开放式电压调节器。PWMVID输入经过缓冲和滤波处理，以生成精确的参考电压，输出电压可精确调节至参考输入值。集成的SMBus接口为用户提供了优化性能和效率的灵活性。 uP9512S采用逐通道电感DCR电流检测技术，实现通道电流平衡和通道电流限制。连续的总DCR电流检测用于负载线编程和总输出电流保护。uP9512S还提供硬件设置，可在不同负载电流状态下调整工作相数。 其他特性包括欠压保护、过压保护和电源正常输出。uP9512S采用WQFN4x4-32L封装。
商品特性
- 支持NVIDIA的PWMVID技术和SMBus接口，用于优化性能和效率
- 可通过硬件设置选择4/3/2/1相工作模式
- 支持高达2MHz的工作频率
- 连续电感DCR电流检测
- 自动相数切换
- 电源状态输入（PSI）
- 电源正常指示
- 通道电流限制保护
- 总输出过流保护
- 过/欠压保护
- 过温保护
- 符合RoHS标准且无卤素
应用领域
- 中高端GPU核心电源
