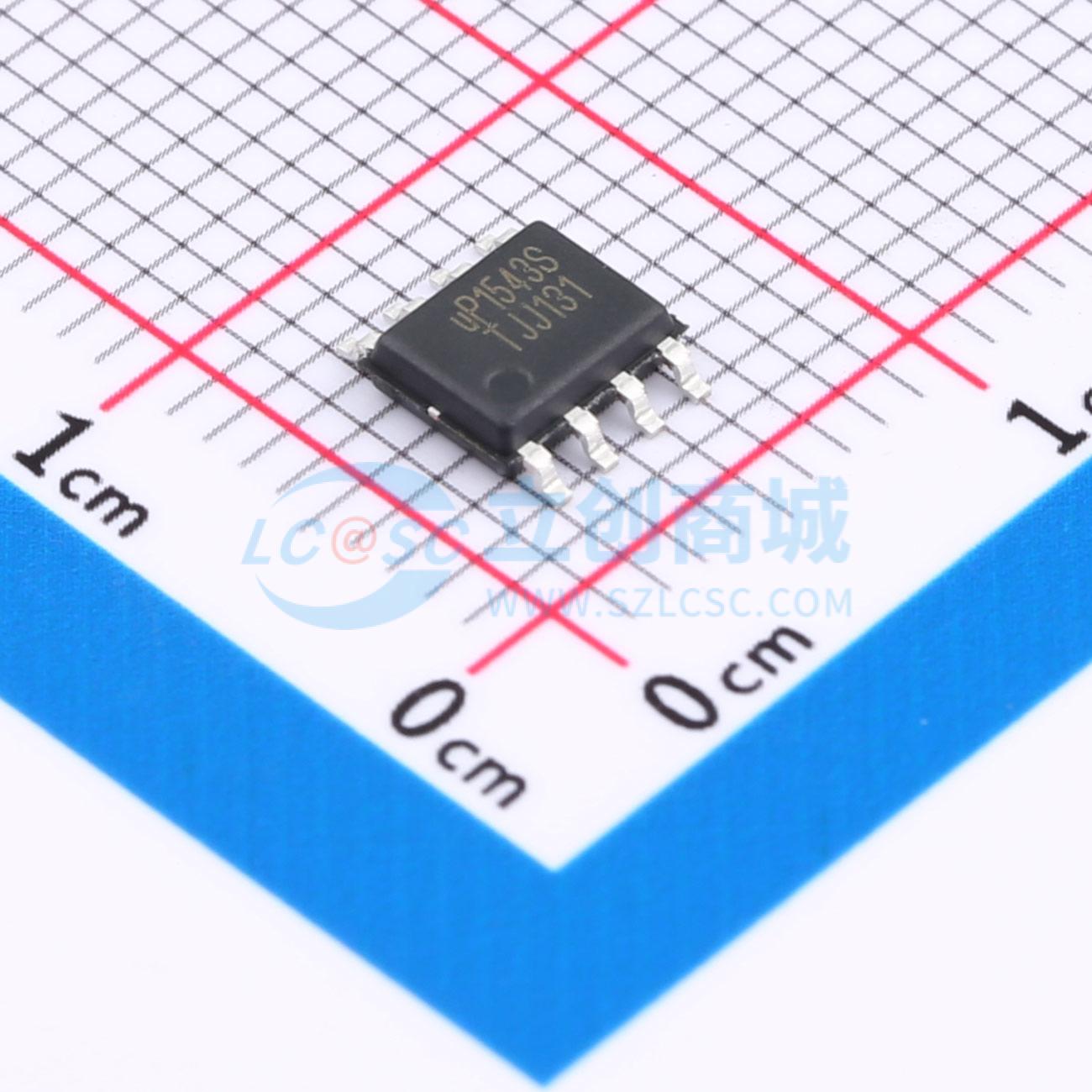

UP1543SSU8
降压型 3.3V~12V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- uP1543是一款紧凑的同步整流降压控制器,专为5V或12V电源电压设计,可提供高质量的输出电压,低至0.8V。采用恒定频率电压模式控制方案,具有简单的单环路控制设计、快速瞬态响应、固定的200kHz开关频率、高带宽误差放大器、0%到90%的占空比、无损耗可调过流保护、内部软启动、集成自举二极管等功能。
- 品牌名称
- 力智
- 商品型号
- UP1543SSU8
- 商品编号
- C5361857
- 商品封装
- PSOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.3V~12V | |
| 输出电流 | - | |
| 开关频率 | 200kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
uP1543是一款紧凑型同步整流降压控制器，专为在5V或12V电源电压下工作而设计，可提供低至0.8V的高质量输出电压。
商品特性
- uP1543采用恒频电压模式控制方案，具有使用方便、外部元件数量少和瞬态响应快的特点。
- 固定的200kHz工作频率提供了最佳的集成度，可减小电源的尺寸和成本。
- 该控制器集成了内部MOSFET驱动器，支持12V+12V自举电压，实现高效功率转换。
- 内置自举二极管，简化了电路设计并减少了外部元件数量。
- 其他特性包括内部软启动、过/欠压保护、过流保护和关断功能。
- 可在5V或12V电源电压下工作
- 3.3V至12V的VIN输入范围，0.6V/0.8V的VREF，精度为1.0%
- 电压模式PWM控制，快速瞬态响应，固定200kHz开关频率
- 占空比为0%至90%
- 无损、可调过流保护
- 使用低导通电阻的MOSFET
- 内部软启动
- 集成自举二极管
- SOP-8L和PSOP-8L封装
- 符合RoHS标准且无卤素
应用领域
- 微处理器电源或子系统电源
- 电缆调制解调器、机顶盒和DSL调制解调器
- 工业电源；通用电源
- 5V或12V输入的DC-DC稳压器
- 低压分布式电源
