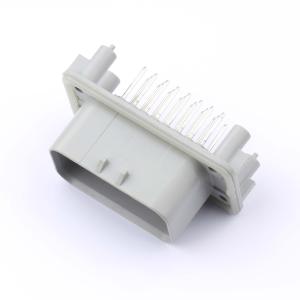

温馨提醒：图片仅供参考，商品以实物为准
776228-4
间距:4mm
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 垂直式、线对板、23 位、3 排、中心线间距 4mm [.157 英寸]、镀锡（Sn）、可密封、印刷电路板、AMPSEAL
- 商品型号
- 776228-4
- 商品编号
- C587218
- 商品封装
- 插件,P=4mm
- 包装方式
- 袋装
- 商品毛重
- 22.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | - | |
| 间距 | 4mm | |
| 总PIN数 | 23P | |
| 排数 | 3 | |
| 每排PIN数 | - | |
| 行距 | 4mm |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 8A | |
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -40℃~+105℃ | |
| 额定电压 | 250V | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 灰色 |
商品概述
推荐的安装螺丝尺寸为直径2.50 - 3.00mm [0.099 - 0.118英寸]的自攻螺纹成型螺丝，如Delta PT，拧紧扭矩为0.6 - 0.8N - m。客户应测试螺丝尺寸和类型，以验证其在应用中的选择。此位置使用5位日期代码，前2位表示年份，中间2位表示周数，最后1位表示日期。材料方面，插头座外壳采用玻璃填充PBT，引脚为镀锡或镀金黄铜，垫圈为硅胶。外壳颜色采用机械键控方式，仅能与相同颜色的插头组件匹配。插头座与使用卷带式端子770520或散装端子770854的插头组件770680匹配。对于1.57厚度的印刷电路板，有推荐的印刷电路板布局；对于最大厚度为5.0的面板，有推荐的安装孔布局。776228 - 1和776228 - 5、776228 - 2和776228 - 4有键控设计。在拧紧到最终扭矩之前，要确保插头座与面板表面四周平齐。如果面板厚度大于2.0，有可选结构。
