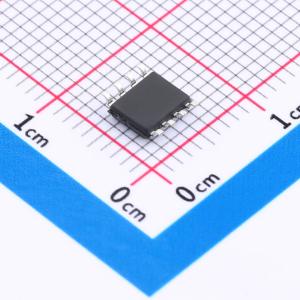

温馨提醒：图片仅供参考，商品以实物为准
RS8521XK
零漂移、轨到轨输入输出CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS8521、RS8522、RS8524、RS8523（双路版本及关断功能）系列CMOS运算放大器采用自动调零技术，可同时实现极低的失调电压（最大5μV），以及在时间和温度变化时近乎零漂移。该系列放大器具有超低噪声、失调和功耗的特点。这些微型、高精度运算放大器具备高输入阻抗，支持轨到轨输入和轨到轨输出摆幅
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8521XK
- 商品编号
- C5359857
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.102克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 350kHz | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电压(Vos) | 1uV | |
| 共模抑制比(CMRR) | 130dB | |
| 压摆率(SR) | 0.17V/us | |
| 输出电流 | 25mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 5nV/℃ | |
| 静态电流(Iq) | 60uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.3V~5.5V | |
| 双电源(Vee ~ Vcc) | -2.75V~-1.15V；1.15V~2.75V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 140nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 10pA |
商品概述
CMOS运算放大器系列使用自动归零技术，同时提供非常低的失调电压（最大5uV）以及在时间和温度变化下近乎零漂移。该系列放大器具有超低噪声、失调和功耗。这种微型、高精度运算放大器具有高输入阻抗以及轨到轨输入和轨到轨输出摆幅，增益带宽积为350KHz，压摆率为0.17V/us。可使用低至+2.3V（±1.15V）和高达+5.5V（±2.75V）的单电源或双电源。
商品特性
- 低失调电压：±1uV（典型值）
- 输入失调漂移：±0.005uV/°C
- 高增益带宽积：350KHz
- 轨到轨输入和输出
- 高增益、共模抑制比、电源抑制比：130dB
- 高压摆率：0.17V/us
- 低噪声：3.2uVp-p（0.01~10Hz）
- 低功耗：60uA/运放
- 过载恢复时间：6us
- 低电源电压：+2.3V至+5.5V
- 无需外部电容
- 扩展温度范围：-40°C至125°C
应用领域
- 温度传感器
- 医疗/工业仪器
- 压力传感器
- 电池供电仪器
- 有源滤波
- 体重秤传感器
- 应变计放大器
- 功率转换器/逆变器
