温馨提醒：图片仅供参考，商品以实物为准

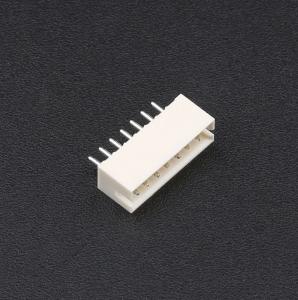

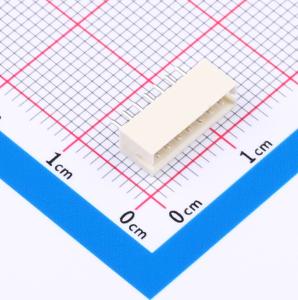

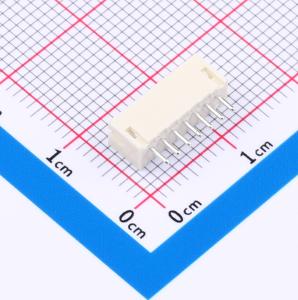

WAFER-ZH1.5-7PZZ
1x7P 间距:1.5mm 直插 系列:ZH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 配套：WAFER-ZH1.5-7PJK WAFER-ZH1.5-DZ
- 品牌名称
- XUNPU(讯普)
- 商品型号
- WAFER-ZH1.5-7PZZ
- 商品编号
- C5359588
- 商品封装
- 插件,P=1.5mm
- 包装方式
- 袋装
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x7P | |
| 间距 | 1.5mm | |
| 安装方式 | 直插 | |
| 参考系列 | ZH | |
| 总PIN数 | 7P | |
| 排数 | 1 | |
| 每排PIN数 | 7 | |
| 行距 | - | |
| 额定电流 | 2A | |
| 触头材质 | 黄铜 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | PA66 | |
| 阻燃等级 | UL94V-0 | |
| 附加特征 | - | |
| 颜色 | 米色 | |
| Z轴-板上高度 | 4.55mm | |
| X轴-板上底边长度(间距线) | 12mm | |
| Y轴-板上底边宽度 | 3.7mm |
商品概述
技术要求如下：
- 塑件材料为 PA66（UL - 94V - O）
- 接触件为黄铜镀锡
- 接触电阻 ≤ 10mΩ
- 绝缘电阻 ≥ 100MΩ
- 额定电压为 250V（交流/直流）
- 额定电流为 2.0A（交流/直流）
- 耐压能承受 1000V 交流/分钟
- 工作温度为 - 40°C ~ +85°C
- 可焊性试验：浸锡面积 > 95%，温度 235 ± 5°C，时间 2.5 ± 0.5 秒
- 铅和镉等六大有害物质含量要符合环保要求。
