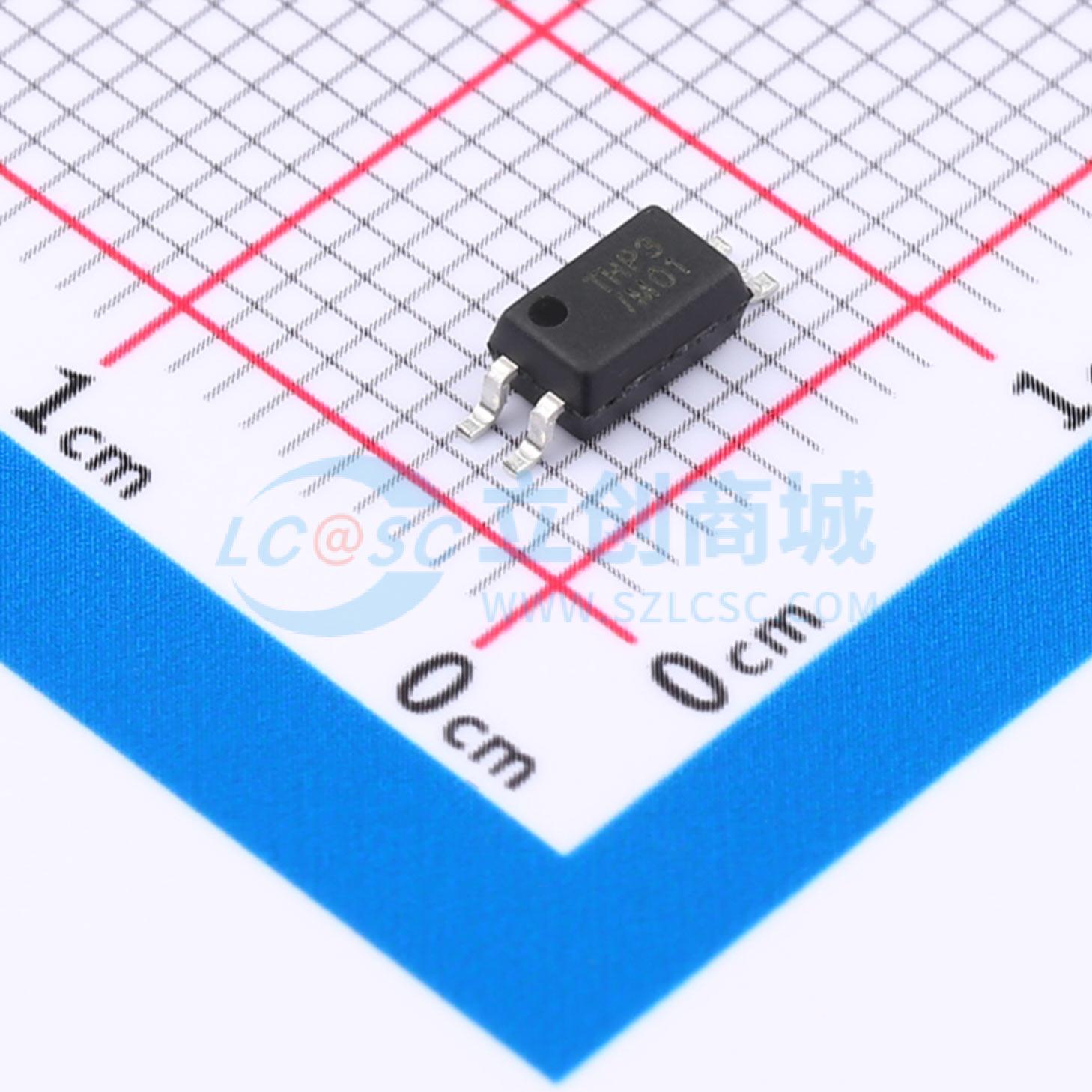

温馨提醒：图片仅供参考，商品以实物为准
IS281GB
光耦合隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IS281 是一款光耦合隔离器，由红外发光二极管和 NPN 硅光电晶体管组成。它属于 Isocom 公司紧凑型光耦合器系列产品。
- 品牌名称
- ISOCOM(英国安数光)
- 商品型号
- IS281GB
- 商品编号
- C5359197
- 商品封装
- SOIC-4-175mil
- 包装方式
- 编带
- 商品毛重
- 0.1644克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 4V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 100mV@10mA,1mA | |
| 上升时间(tr) | 5us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 60mA |
商品概述
IS281是一款光耦合隔离器，由一个红外发光二极管和一个NPN硅光电晶体管组成。它属于Isocom紧凑型光耦合器系列。
商品特性
- 薄型封装（半间距）
- 交流隔离测试电压3750VRMs
- 低耦合电容，典型值为0.3pF
- 提供电流传输比（CTR）可选
- 宽温度范围
- 无铅
- 无卤素
应用领域
- 电源反馈
- 电压/电流工业系统控制器
- 测量仪器
- 不同电位和阻抗系统之间的信号传输
