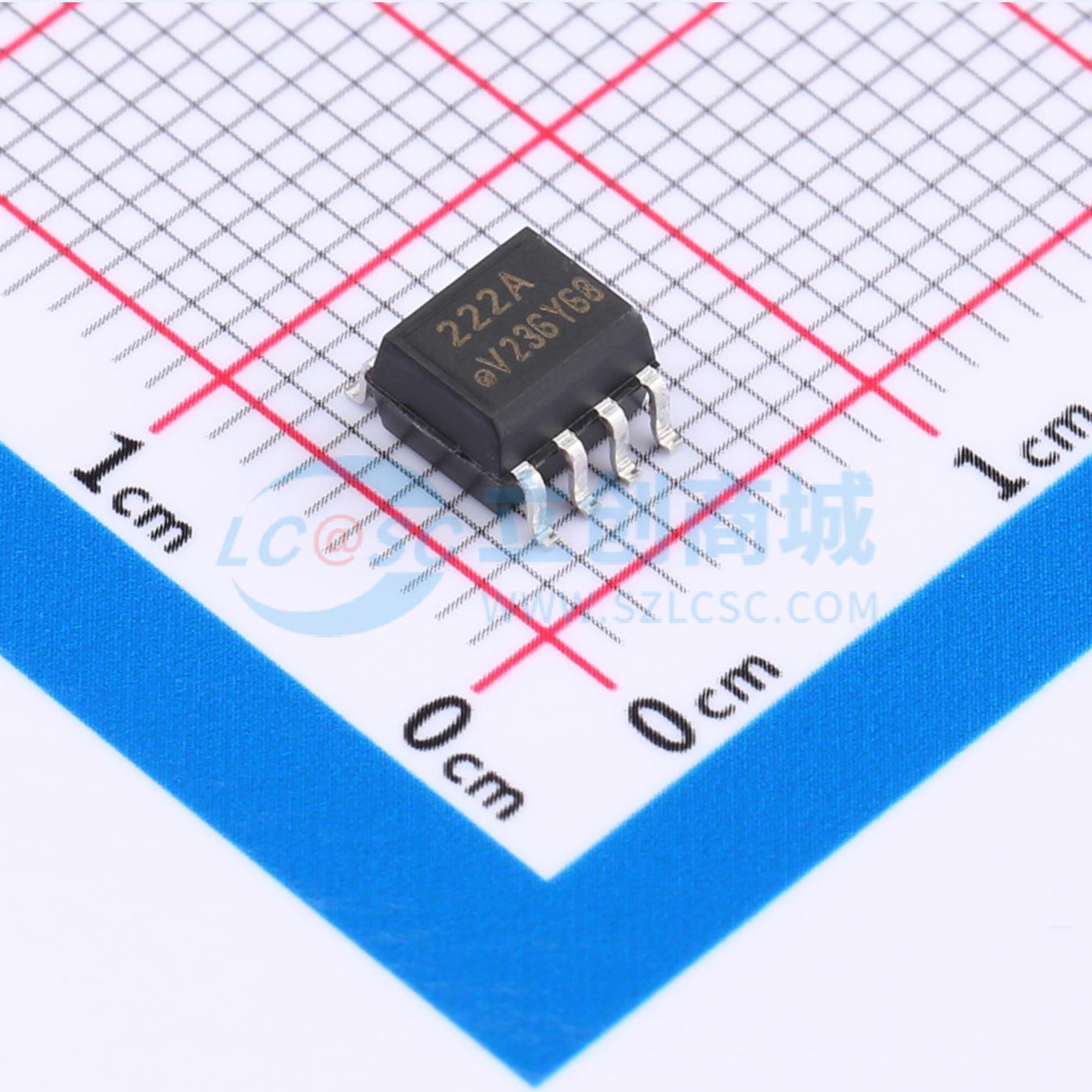

IL222AT

光耦合器，达林顿光电晶体管输出，低输入电流，高增益，带基极连接

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IL221AT/IL222AT/IL223AT 是一款高电流传输比（CTR）光耦合器，采用砷化镓红外发光二极管发射器和硅 NPN 光电达林顿晶体管探测器。该器件在 1.0 mA 发光二极管电流下测试其电流传输比。这种低驱动电流允许从 CMOS 轻松连接到 LSTTL 或 TTL
品牌名称: VISHAY(威世)
商品型号: IL222AT
商品编号: C5358776
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.29克(g)

商品参数

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	达林顿晶体管
	正向压降(Vf)	1V
	输出电流	50mA
	隔离电压(Vrms)	4kV
	直流反向耐压(Vr)	6V
	负载电压	30V
	输出通道数	-

	属性	参数值
	集射极饱和电压(VCE(sat))	1V
	上升时间(tr)	-
	下降时间	-
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	200%
	电流传输比(CTR)最大值/饱和值	-
	总功耗(Pd)	240mW
	正向电流(If)	60mA

商品概述

IL221AT/IL222AT/IL223AT 是一款高电流传输比（CTR）光耦合器，采用砷化镓红外 LED 发射器和硅 NPN 光电达林顿晶体管探测器。该器件在 1.0 mA 的 LED 电流下测试 CTR。这种低驱动电流便于实现从 CMOS 到 LSTTL 或 TTL 的轻松接口。这款光耦合器采用标准 SOIC - 8 封装，非常适合高密度应用。除了无需通孔安装外，该封装还符合表面贴装器件标准。

商品特性

隔离测试电压：4000 VRMS
行业标准 SOIC - 8 表面贴装无铅封装
标准引脚间距：0.05"
仅提供卷带包装（符合 RoHS EIA 标准 RS481A）
兼容双波峰焊、气相焊和红外回流焊
无铅（Pb）元件
元件符合 RoHS 2002/95/EC 和 WEEE 2002/96/EC 标准
