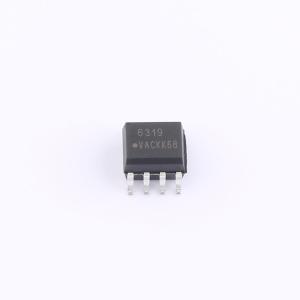

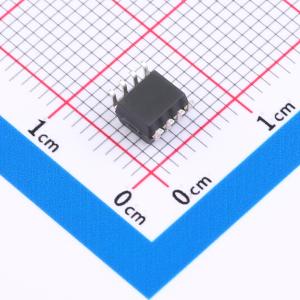

温馨提醒：图片仅供参考，商品以实物为准
SFH6319T
高速光耦合器，低输入电流，高增益
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SFH6318非常适合用于TTL应用，因为当LED电流为1.6 mA时，其最小电流传输比为300%，这使得它在使用2.2 kΩ上拉电阻时，能够实现一个单位负载输入和一个单位负载输出的操作。SFH6319最适合涉及CMOS和低功耗TTL的低功耗逻辑应用。在0 °C至70 °C的温度范围内，仅需0.5 mA的LED电流，就能保证400%的电流传输比
- 品牌名称
- VISHAY(威世)
- 商品型号
- SFH6319T
- 商品编号
- C5358694
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.416667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | - | |
| 隔离电压(Vrms) | 4kV | |
| CMTI(kV/us) | 1kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | 400% | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 60us | |
| 传播延迟 tpHL | 25us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 60mA | |
| 耗散功率(Pd) | 185mW | |
| 输出电压 | 0.4V | |
| 正向压降(Vf) | 1.28V | |
| 直流反向耐压(Vr) | 3V |
应用领域
- 逻辑地隔离 - TTL / TTL, TTL / CMOS, CMOS / CMOS, CMOS / TTL
- EIA RS 232C线路接收器
- 低输入电流线路接收器长线，派对线
- 电话铃声检测器
- 线路电压状态指示 - 低输入功率损耗
- 低功耗系统 - 地面隔离
