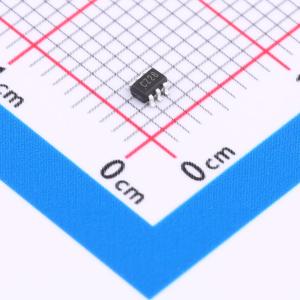

温馨提醒：图片仅供参考，商品以实物为准

AIPTS0101GC363.TR

X位双向电平转换电压电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款具有自动方向感应功能的X位双电源转换收发器，可实现双向电压电平转换。它具有两个1位输入输出端口（A和B）、一个输出使能输入（OE）和两个电源引脚（VCC(A) 和VCC(B)）。VCC(A) 可在1.65V至3.6V之间的任何电压下供电，VCC(B) 可在2.3V至5.5V之间的任何电压下供电。这种灵活性使该器件适用于任何电压节点（1.8V、2.5V、3.3V和5.0V）之间的转换
品牌名称: I-CORE(中微爱芯)
商品型号: AIPTS0101GC363.TR
商品编号: C5358048
商品封装: SOT-363
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

	属性	参数值
	每个电路通道数	1
	输出类型	三态
	工作温度	-40℃~+125℃
	功能特性	输出使能高阻；自动方向检测；集成上拉电阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器

商品概述

AiPTS010X是一款X位双电源转换收发器，具备自动方向感应功能，可实现双向电压电平转换。该器件具有两个1位输入输出端口（A和B）、一个输出使能输入（OE）和两个电源引脚（VCC(A)和VCC(B)）。VCC(A)可在1.65V至3.6V之间的任意电压下供电。VCC(B)可在2.3V至5.5V之间的任意电压下供电。这种灵活性使得该器件适用于在任何电压节点（1.8V、2.5V、3.3V和5.0V）之间进行转换。引脚A和OE参考VCC(A)，引脚B参考VCC(B)。OE引脚为低电平时，输出将呈现高阻态关闭状态。该器件完全指定用于使用IOFF的部分断电应用。IOFF电路会禁用输出，防止器件断电时产生破坏性的回流电流。

商品特性

宽电源电压范围：VCC(A)：1.65V至3.6V；VCC(B)：2.3V至5.5V
最大数据速率：推挽模式：50 Mbps；开漏模式：2 Mbps
IOFF电路提供部分断电模式操作
输入可接受高达5.5V的电压
工作温度范围：-40℃至+125℃
封装选项：AiPTS0101：SOT23-6/SOT363；AiPTS0102：TSSOP8/VSSOP8/XSON8；AiPTS0103：QFN10；AiPTS0104：SOP14/TSSOP14/VQFN14；AiPTS0108：TSSOP20

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	50Mbps
	工作电压(VCCA)	1.65V~3.6V
	工作电压(VCCB)	2.3V~5.5V
	元件数	-
