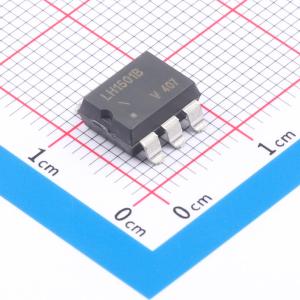

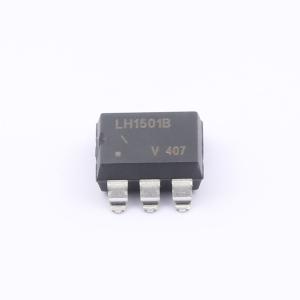

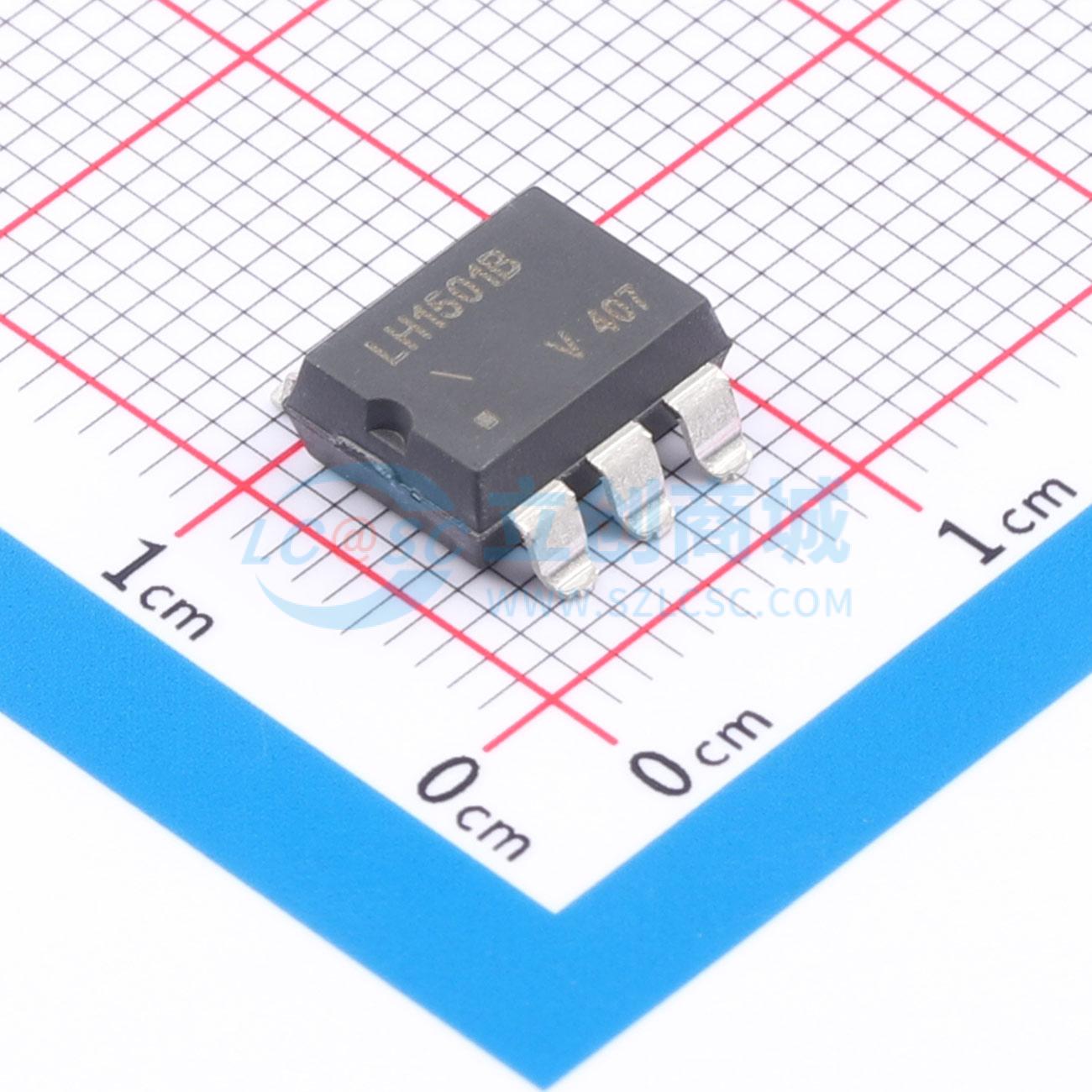

LH1501BABTR
单刀单掷常闭固态继电器，可替代机电继电器，适用于交直流或仅直流操作，具有低功耗、无弹跳切换等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- LH1501BABTR
- 商品编号
- C5357932
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常闭:1B(单刀单掷-常闭) | |
| 连续负载电流 | 200mA | |
| 负载电压 | 350V | |
| 正向压降(Vf) | 1.45V | |
| 正向电流(If) | 50mA | |
| 导通电阻 | 20Ω | |
| 隔离电压(Vrms) | 3.75kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 2ms | |
| 截止时间(Toff) | 1ms | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | - | |
| 绝缘电阻 | 1400MΩ | |
| 功能特性 | - |
商品概述
LH1501 继电器是 SPST 常闭开关（1 形 B），可以在许多应用中替代电磁继电器。这些继电器构造为多芯片混合器件。驱动控制通过红外 LED 实现。输出开关是由光电二极管阵列与 MOSFET 开关及控制电路组合而成。这些继电器可以配置为 AC/DC 或仅 DC 操作。
应用领域
- 通用电信交换
- 安全设备
- 仪器仪表
- 工业控制
