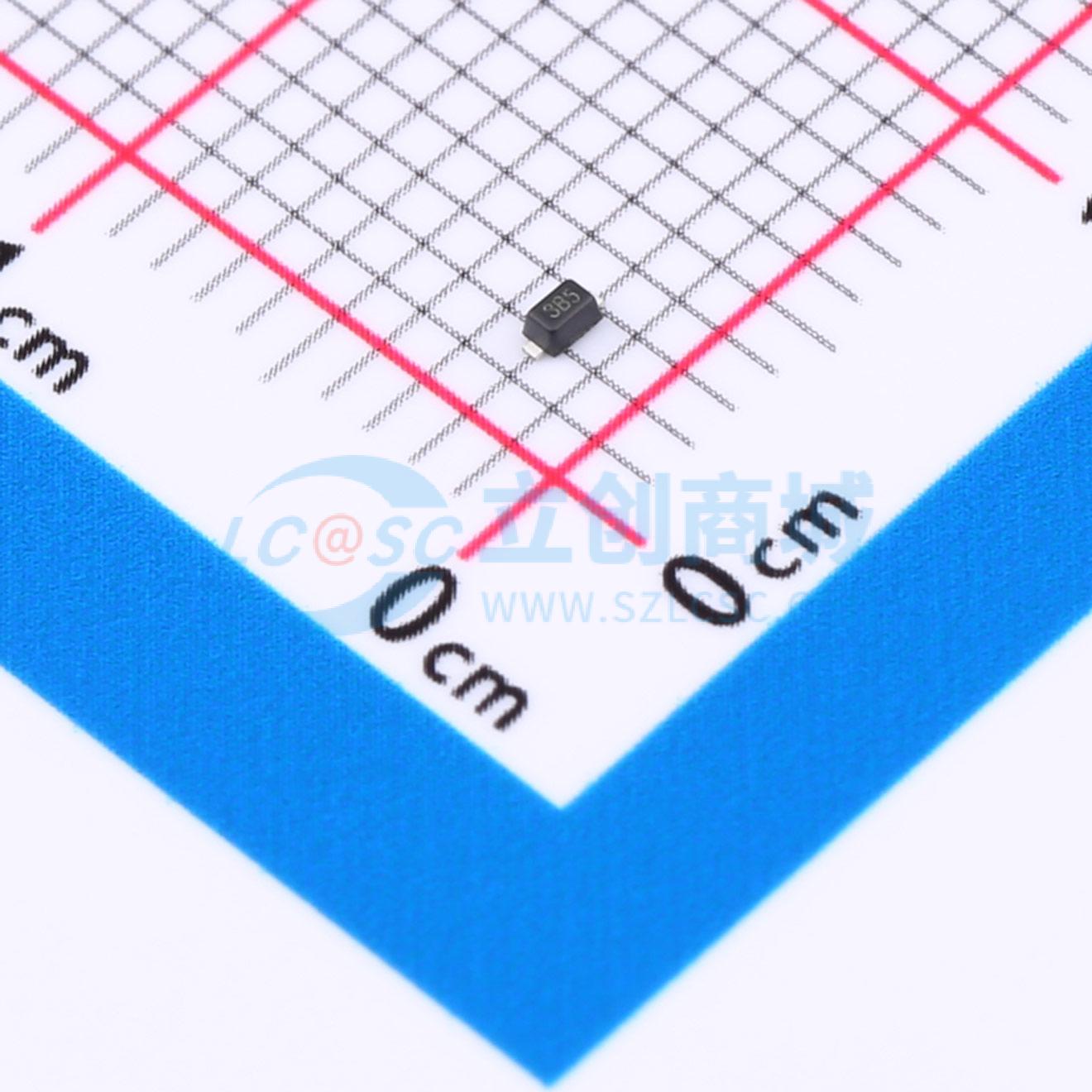

温馨提醒：图片仅供参考，商品以实物为准
WS03D5-B
瞬态电压抑制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：每线360瓦峰值脉冲功率 (tp = 8/20μs)。 保护一个I/O或电源线。 低钳位电压。 工作电压：3.3V。 低漏电流。 IEC 61000-4-2 (ESD) ±30kV (空气)，±30kV (接触)。应用：手机及配件。 个人数字助理 (PDA)
- 品牌名称
- Wayon(上海维安)
- 商品型号
- WS03D5-B
- 商品编号
- C5357080
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 30A@8/20us | |
| 峰值脉冲功率(Ppp) | 360W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.5V | |
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 100pF |
商品特性
- 每线路360瓦峰值脉冲功率（tp = 8/20μs）
- 保护一条I/O或电源线
- 低钳位电压
- 工作电压：3.3V
- 低漏电流
- IEC 61000 - 4 - 2（ESD）±30kV（空气），±30kV（接触）
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- IEC 61000 - 4 - 5（浪涌）30A（8/20μs）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑及手持设备
- 便携式仪器
- 数码相机
- MP3播放器
