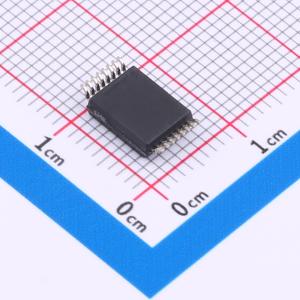

ISOUSB111DWXR

ISOUSB111 是一款兼容 USB 2.0 的电气隔离式中继器，支持低速 (1.5Mbps) 和全速 (12Mbps) 信号传输速率。该器件支持自动速度和连接检测、上拉/下拉反射以及链路电源管理，因而能够实现插入式 USB 集线器、主机、外设和电缆隔离。大多数微控制器都集成了 USB PHY，因此只提供 D+ 和 D- 总线作为外部引脚。ISOUSB111 可以将这些引脚与 USB 总线隔离，无需微控制器的任何其他干预。该器件还支持自动角色交换。如果连接断开后在上行端口上检测到新的连接，上行和下行端口定义将会调换。 ISOUSB111 提供增强型隔离选项，隔离耐受电压分别为 5000VRMS ，浪涌测试电压为 12.8kVPK 。该器件可以完全采用 4.25V 至 5.5V 电源（USB VBUS 电源）或者采用 1 侧和 2 侧上的本地 3.3V 电源（如果有）工作。这种电源电压灵活性允许根据系统中可用的电源轨来优化热性能。

• 符合 USB 2.0 要求
• 支持低速 (1.5 Mbps) 和全速 (12 Mbps) 信号传输
• 自动速度和连接检测
• 支持 L1（睡眠）和 L2（挂起）低功耗状态
• 支持 USB On-the-Go (OTG) 和 Type-C 双角色端口 (DRP) 设计的自动角色交换
• 高 CMTI：100kV/µs
• VBUS 电压范围：4.25V 至 5.5V
• 3.3V 内部 LDO
• 符合 CISPR32 B 类辐射限制
• 环境温度范围： - 40°C 至 +125°C
• 16-SOIC 和 16-SSOP 封装选项
• 符合 DIN EN IEC 60747-17 (VDE 0884-17) 标准的 7071VPK V10TM 和 2121VPK VIORM （增强型）
• 符合 UL 1577 标准且长达 1 分钟的 5000VRMS 隔离
• IEC 62368-1、IEC 60601-1 和 IEC 61010-1 认证
• CQC、TUV 和 CSA 认证
• 完成 16-SOIC 认证；计划进行 16-SSOP 认证

• USB 集线器、主机、外设和电缆隔离
• 医疗
• 工厂自动化
• 电机驱动器
• 电网基础设施
• 电力输送
• USB 音频
