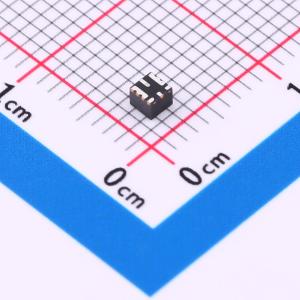

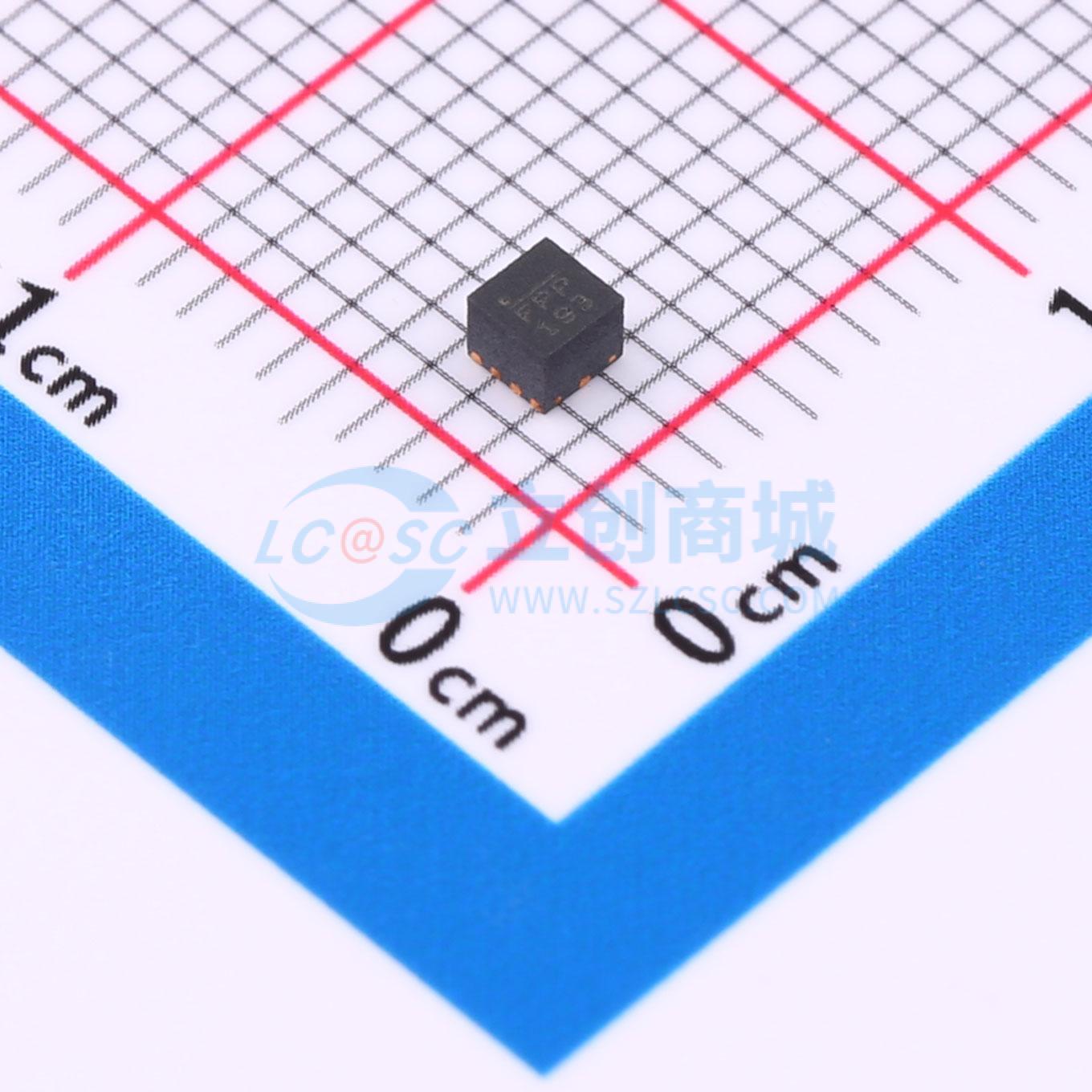

温馨提醒：图片仅供参考，商品以实物为准
MPM3811GG-Z
降压型 2.3V~5.5V 1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MPM3811 是一款内置内部功率 MOSFETs 和电感的单片降压开关变换器。在 2.3V 至 5.5V 的输入电压范围内，可实现 1A 的连续输出电流，且具有极好的负载和线性调整率。适用范围广泛，是高性能 DSP、无线电源、便携移动设备及其他低功率系统等应用的理想之选。输出电压可调节低至 0.6V。仅需要输入电容、输出电容和反馈（FB）电阻就能完成整个设计。恒定导通时间（COT）控制方案提供了快速瞬态响应、轻载下超高效率，能轻松实现环路稳定性。故障保护包括逐周期限流保护和过温保护。MPM3811 最大限度地减少了现有标准外部元器件的使用，采用超小尺寸 QFN-10（2mmx2mmx1.6mm）封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPM3811GG-Z
- 商品编号
- C5354112
- 商品封装
- QFN-10(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 工作电压(Vin) | 2.3V~5.5V | |
| 输出电流(最大值) | 1A | |
| 转换效率 | 91% | |
| 静态电流(Iq) | 340uA |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 2.4MHz | |
| 特性 | 过流保护；短路保护；过热保护 | |
| 长度 | 2mm | |
| 宽度 | 2mm | |
| 高度 | 1.6mm | |
| 工作温度 | -40℃~+125℃ |
商品概述
MPM3811 是一款内置内部功率 MOSFETs 和电感的单片降压开关变换器。在 2.3V 至 5.5V 的输入电压范围内，可实现 1A 的连续输出电流，且具有极好的负载和线性调整率。适用范围广泛，是高性能 DSP、无线电源、便携移动设备及其他低功率系统等应用的理想之选。输出电压可调节低至 0.6V。仅需要输入电容、输出电容和反馈（FB）电阻就能完成整个设计。 恒定导通时间（COT）控制方案提供了快速瞬态响应、轻载下超高效率，能轻松实现环路稳定性。 故障保护包括逐周期限流保护和过温保护。 MPM3811 最大限度地减少了现有标准外部元器件的使用，采用超小尺寸 QFN-10（2mmx2mmx1.6mm）封装。
商品特性
- 峰值效率高达 91%
- 宽输入工作电压范围：2.3V 至 5.5V
- 输出电压低至 0.6V
- 压差占空比：100%
- 输出电流：1A
- 频率：2.2MHz
- 供电时序使能
- 逐周期过流保护（OCP）
- 内部软启动（SS）时间：0.5ms
- 输出放电功能
- 打嗝模式短路保护（SCP）
- 过温关断保护（TSD）
- 采用低 ESR 输出陶瓷电容可稳定工作
- 采用 QFN10 (2mmx2mmx1.6mm)封装
应用领域
- 光模块
- 物联网设备
- 手持打印机/POS 机
- 便携设备
- 低压 I/O 系统电源
- 小体积系统
