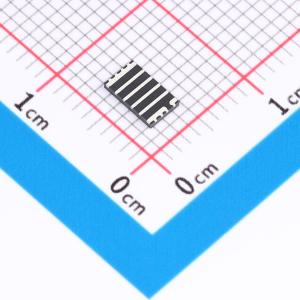

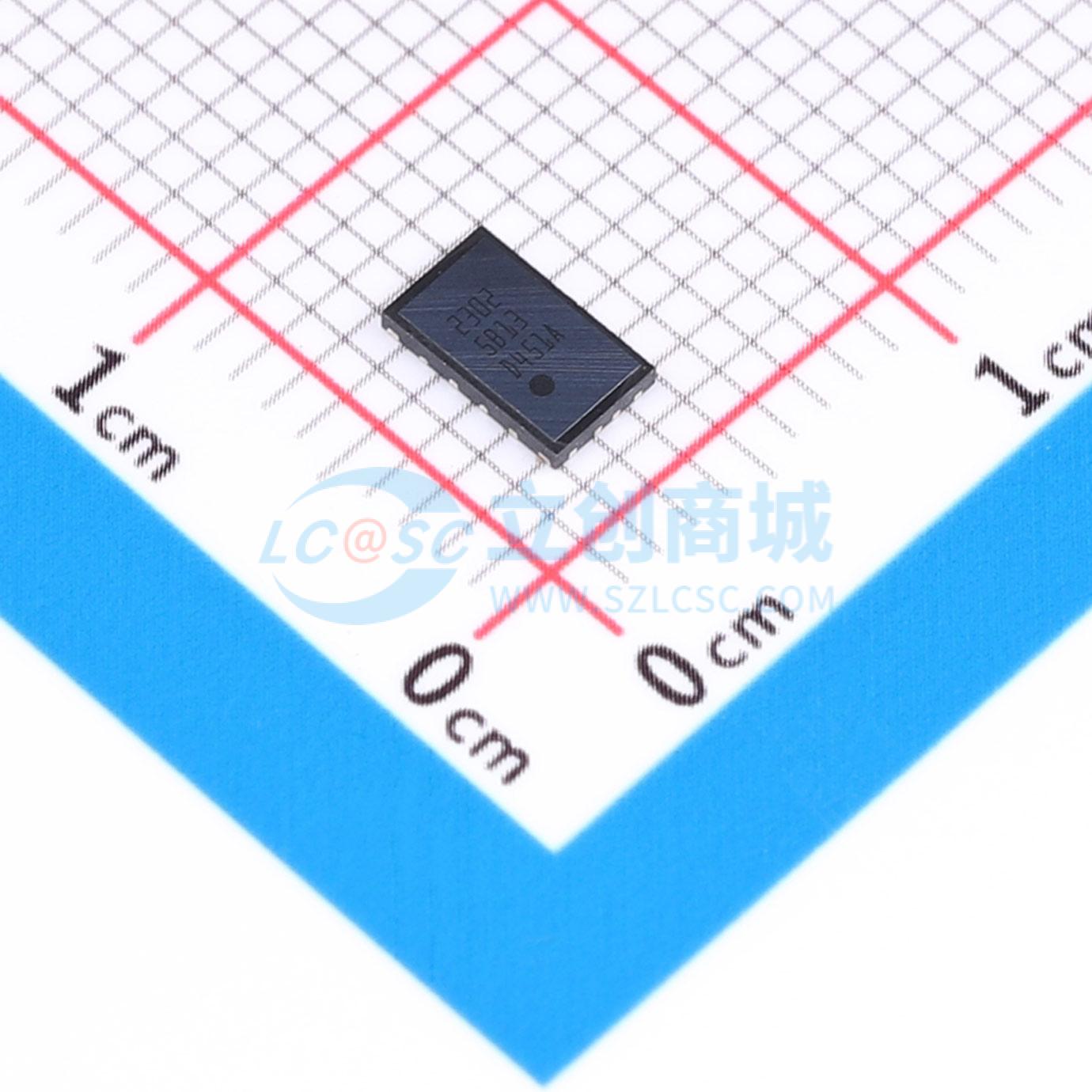

温馨提醒：图片仅供参考，商品以实物为准
EPC2302
100V 101A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是1.8 mΩ max RDS(on)、100 V eGaN功率晶体管，采用低电感3 x 5 mm QFN封装，顶部外露，便于热管理。适用于40 V–60 V的高频DC-DC应用和48 V BLDC电机驱动。热阻至外壳顶部约为0.2 °C/W，热性能出色，易于散热。采用增强型PQFN “Thermal-Max” 封装
- 品牌名称
- EPC
- 商品型号
- EPC2302
- 商品编号
- C5353503
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 101A | |
| 导通电阻(RDS(on)) | 1.8mΩ@5V |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.3V | |
| 栅极电荷量(Qg) | 29nC@5V | |
| 输入电容(Ciss) | 4.8nF | |
| 反向传输电容(Crss) | 7pF | |
| 工作温度 | -40℃~+150℃ |
商品特性
- 耐压100 V
- 典型RDS(on)为1.4 mΩ,最大为1.8 mΩ
- 3×5 mm QFN封装
- 顶部外露,便于顶部散热管理
- 湿度敏感度等级为MSL2
- 增强型Thermal - Max封装
应用领域
- AC - DC充电器、开关电源(SMPS)、适配器、电源
- 输入高达80 V的高频DC - DC转换(降压、升压、升降压和LLC)
- 24 V - 60 V电机驱动
- 40 V - 60 V到5 V - 12 V的高功率密度DC - DC模块
- 同步整流
- 太阳能最大功率点跟踪(MPPT)
