LM46002PWPEVM

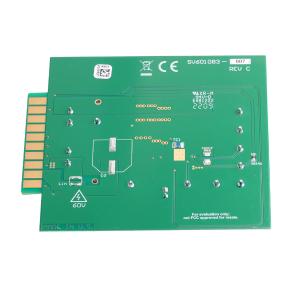

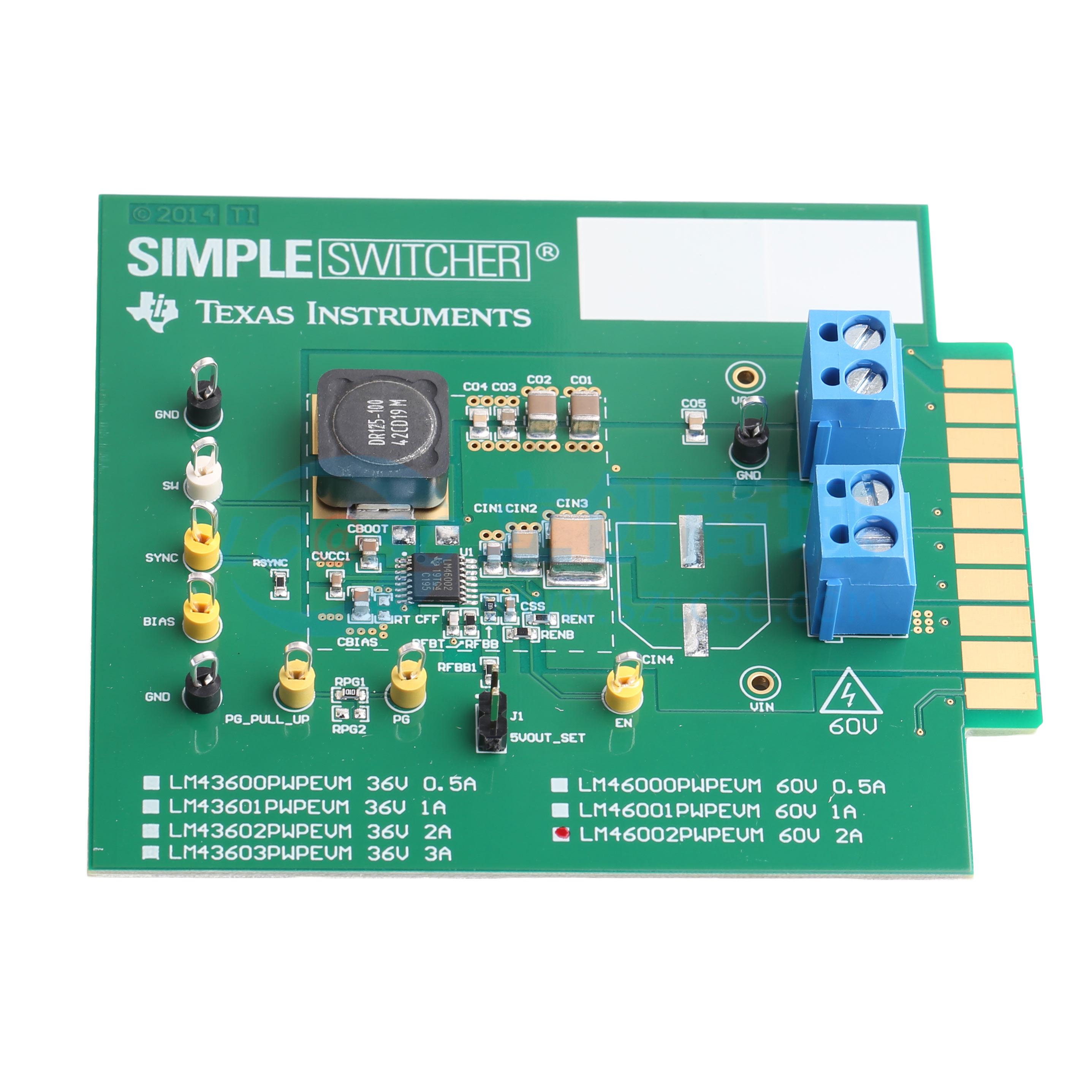

德州仪器LM46002EVM评估模块(EVM)可帮助设计人员评估LM46002宽输入电压Simple Switcher®降压稳压器的工作与性能。LM46002EVM默认配置为输出电压3.3 V，开关频率为500 kHz，板载包含一个DC-DC转换器。本EVM各端子功能如下:VIN是J2上的转换器电源输入端子，边缘连接器也提供VIN和GND连接，方便用户将EVM连接到线束；VOUT是J3上的转换器稳压输出端子，边缘连接器也提供VOUT和GND连接，方便用户连接线束；GND是转换器的接地参考端子，J2和J3都配有GND端子，边缘连接器也提供GND连接方便接线；EN是测试点，可通过施加高于2.2 V(典型值)的电压使能转换器，也可在安装分压电阻后监测该端子电压；LM46002EVM预安装了RENT和RENB电阻，用于精密使能应用，当VIN > 3.5 V时稳压器使能；PG是测试点，用于监测电源良好标志，该标志指示输出电压是否达到稳压点；该端子为开漏输出，需要上拉电阻连接到不高于14 V的合适逻辑电压，预安装了100 kΩ的RPG1电阻连接到PG端子，并引出到PG_PULL UP测试点；PG_PULL UP是测试点，是预安装100 kΩ RPG1上拉电阻的上端连接点，该电阻直接连接到开漏PG端子；可向该测试点施加合适电压，或直接连接到VOUT测试点以观察PG标志工作；BIAS是测试点，用于监测BIAS电压，预安装了4.7 µF电容从BIAS端子连接到地，该节点通过预安装在底层的零欧电阻RBIAS连接到VOUT；SYNC是测试点，是转换器可选外部输入时钟的输入端子；若使用外部时钟，频率必须在200 kHz 至 2.2 MHz之间，EVM上预安装了100 kΩ的RSYNC下拉电阻；SW是测试点，用于监测开关端子电压和稳压器的开关频率，进行电磁干扰(EMI)测量前需要移除该测试点；VSUPPLY是边缘连接器9号端子，用于通过板载LC滤波器输入电源，可用于传导EMI/EMC测量；板底预留Lin和Cd元件焊盘。

• 支持1 V 至 28 V输出电压配置
• 采用同步整流
• 可调频率范围为200 kHz 至 2.2 MHz
• 支持外部频率同步
• 集成电源良好(PG)标志
• 带精密使能，可对欠压锁定(UVLO)编程
• 内置补偿
