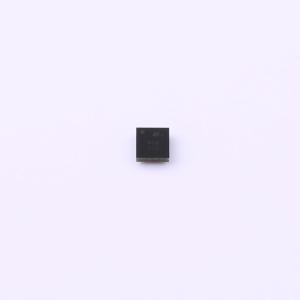

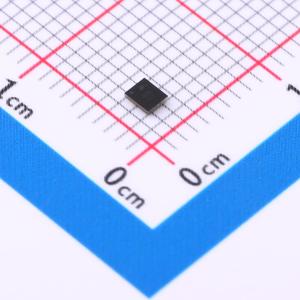

温馨提醒：图片仅供参考，商品以实物为准
BALFHB-WL-02D3
50 Ω标称输入/共轭匹配巴伦，适用于高功率模式下的QFN-4L STM32WL，频率范围862-928 MHz，集成谐波滤波器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品是一款超小型巴伦，集成了匹配网络、巴伦和谐波滤波器。匹配阻抗针对 STM32WL 亚 GHz 无线微控制器进行了定制。它采用意法半导体的 IPD 技术，在非导电玻璃基板上优化了 RF 性能。
- 品牌名称
- ST(意法半导体)
- 商品型号
- BALFHB-WL-02D3
- 商品编号
- C5350082
- 商品封装
- CSPG-8
- 包装方式
- 编带
- 商品毛重
- 0.192克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 带通 | |
| 绝对带宽 | 862MHz~928MHz |
| 属性 | 参数值 | |
|---|---|---|
| 阻抗 | 50Ω | |
| 插入损耗 | 0.85dB | |
| 工作温度 | -40℃~+105℃ |
商品概述
意法半导体（STMicroelectronics）的BALFHB-WL-02D3是一款超小型巴伦。该器件集成了匹配网络、巴伦和谐波滤波器。匹配阻抗已针对STM32WL亚GHz无线微控制器进行了定制。它在非导电玻璃基板上采用了意法半导体的集成无源器件（IPD）技术，优化了射频性能。
商品特性
- 与QFN封装的STM32WL亚GHz无线微控制器阻抗匹配的巴伦和发射（Tx）谐波滤波器
- 针对高功率模式下QFN封装的STM32WL亚GHz无线微控制器进行优化，适用于四层印刷电路板（PCB）
- 50 Ω标称输入，与QFN封装的STM32WL实现共轭匹配的巴伦
- 天线端发射和接收的标称阻抗为50 Ω
- 深度发射谐波抑制滤波器
- 低插入损耗
- 小尺寸封装
- 回流焊后高度≤630 µm
- 高射频性能
- 减少射频物料清单（BOM）和占用面积
- 符合ECOPACK2标准的元件
应用领域
- STM32WL亚GHz无线微控制器
- 符合低功耗广域网（LPWAN）标准的无线电解决方案，支持以下调制方式：LoRa、（G）FSK、（G）MSK和BPSK
