温馨提醒：图片仅供参考，商品以实物为准

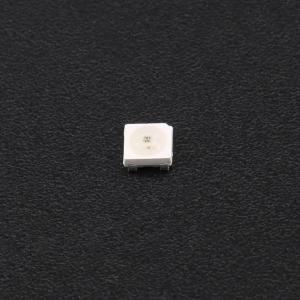

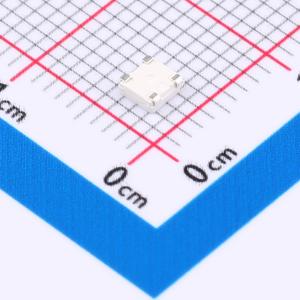

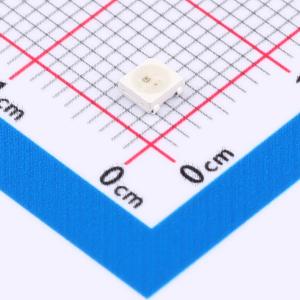

XL-3030RGBC-2812B
幻彩透明 XL-3030RGBC-WS2812B
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3030幻彩透明 内置驱动IC WS2812B（红：IV=200-300mcd，绿：IV=600-800mcd，蓝：IV=100-200mcd，(Typ)@IF=20mA)
- 品牌名称
- XINGLIGHT(成兴光)
- 商品型号
- XL-3030RGBC-2812B
- 商品编号
- C5349958
- 商品封装
- SMD3030-4P
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 波长 | 620nm~630nm；515nm~525nm；465nm~475nm | |
| 发光强度 | 300mcd；800mcd；200mcd | |
| PWM频率 | 1.5kHz | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 3.5V~5.5V | |
| 静态电流 | 0.5mA | |
| 透镜颜色 | 半透明雾状透镜 |
| 属性 | 参数值 | |
|---|---|---|
| 抗静电能力 | 2000V | |
| 载带方式 | 正贴 | |
| 工作温度 | -20℃~+85℃ | |
| 峰值波长 | R:625nm；B:470nm；G:525nm | |
| 发光角度 | 120° | |
| 长度 | 3mm | |
| 宽度 | 1.1mm | |
| 高度 | 3mm |
商品特性
- 外观尺寸（L/W/H）: 3.0×3.0×1.1mm
- 发光颜色及胶体：七彩幻彩/透明胶体
- 环保工艺符合ROHS要求
- 湿气敏感性等级（MSL）: 4 - 5a级
- EIA规范标准包装
- 适用于SMT贴片自动化生产
- 适用于红外线回流焊制程
- 3030灯珠内部集成高质量外控单线级联恒流IC和优质RGB LED芯片，体积小巧，外围简单
- 内置IC恒流精度高，内部RGB芯片预先分光处理。发光高度一致，白光效果纯正
- 整形转发强化技术，单线数据传输，可无限级联
- 数据传输频率800Kbps/秒，可实现画面刷新速率30帧／秒时，不小于1024点
- 输出端口PWM控制能够实现256级灰度调节，端口扫描频率1.5KHz/s
- 采用优化预置12mA/通道恒流模式，低压驱动级联数量最大化。高恒流精度，片内误差 < 1.5%，片间误差 < 3%
- 内置低压强化模块，VDD在4.5 - 5.5V以上100%正常工作
- 超强数据整形能力：接受完本单元数据自动将后续数据整形输出
应用领域
- LED全彩发光字灯串
- LED全彩模组
- LED幻彩软硬灯条，LED护栏管
- LED外观，情景照明
- LED异性屏
- 各种电子产品，电器设备跑马灯
