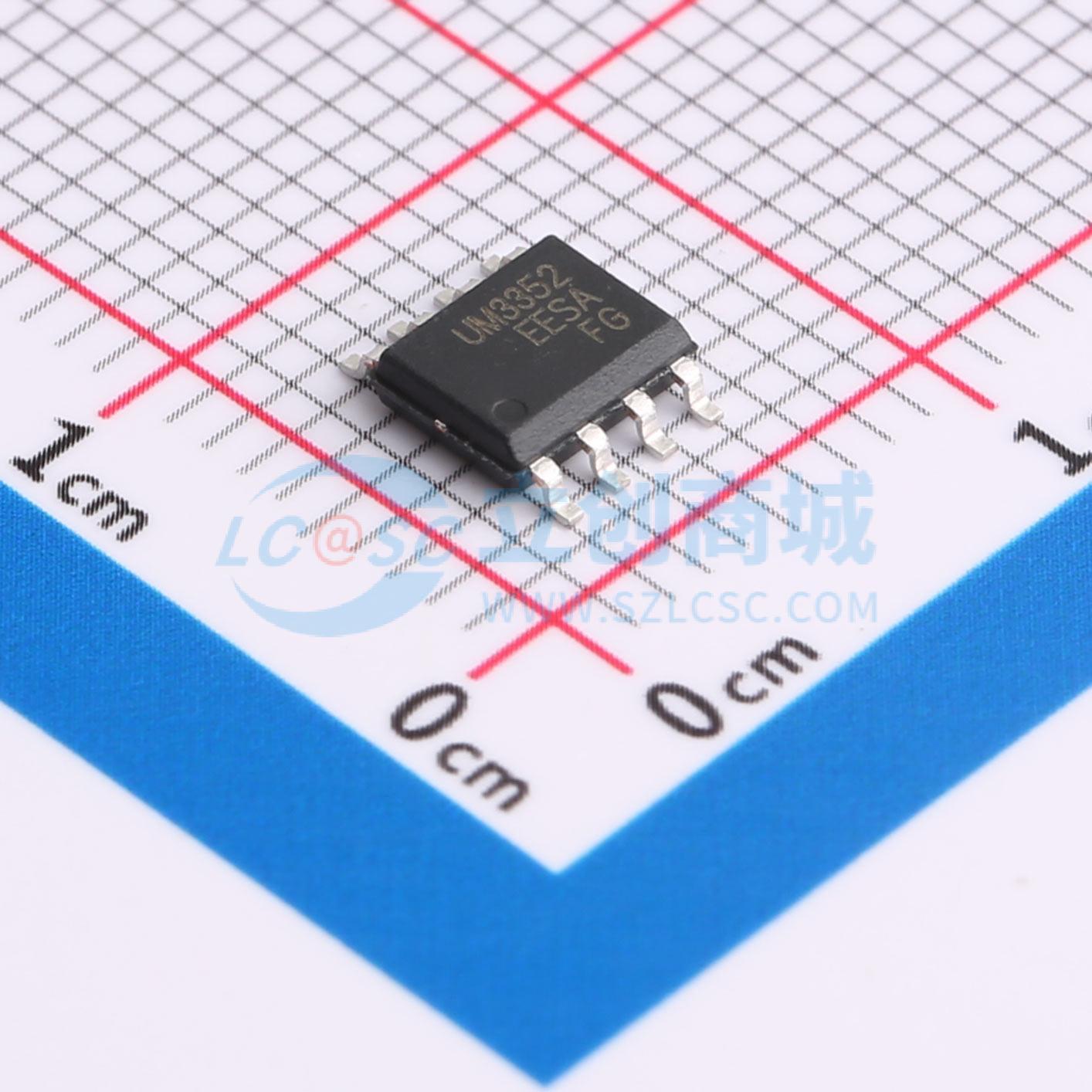

UM3352EESA

±15kV ESD保护、斜率限制、故障安全、真正的RS-485收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UM3352E系列是±15kV ESD保护、高速、半双工的RS-485通信收发器，包含一个驱动器和一个接收器。该设备具有故障安全电路，当接收器输入开路、短路或空闲时，保证接收器输出为逻辑高电平。
品牌名称: Union(英联)
商品型号: UM3352EESA
商品编号: C5349385
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

UM3352E系列是具有±15kV ESD保护的高速半双工RS-485通信收发器，包含一个驱动器和一个接收器。该设备具有故障安全电路，当接收器输入开路、短路或空闲时，可确保接收器输出为逻辑高电平。这意味着如果终止总线上的所有发送器被禁用（高阻抗），接收器输出将为逻辑高电平。UM3352E采用限斜率驱动器，以最小化电磁干扰并减少因电缆未正确端接引起的反射，允许无错误的数据传输速率高达500kbps。它还具有增强的ESD保护功能。所有发送器输出和接收器输入都集成了高级结构，使其能够在超过±15kV人体模式和IEC61000-4-2空气放电模式、±8kV IEC61000-4-2接触放电模式的ESD事件中存活。新的ESD结构无论设备是否通电都能提供保护，并且不会降低RS-485共模范围（-7V至12V）。UM3352E内部包括热插拔电路，允许在带电情况下插入和移除电缆。专有的A和B端口保护电路可以耗散高达6A到地的浪涌电流。

当设备未加载或驱动器禁用但完全加载时，这些收发器通常消耗450μA的电源电流。该设备具有1/8单位负载的接收器输入阻抗，允许总线上最多连接256个收发器，并适用于半双工通信。

应用领域

RS-485 收发器
智能电表和传感器
工业控制
照明系统
安全系统
HVAC 应用

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5V
	数据速率	500Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	450uA
	通讯模式	半双工
