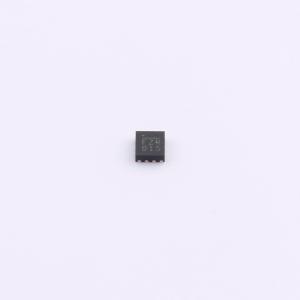

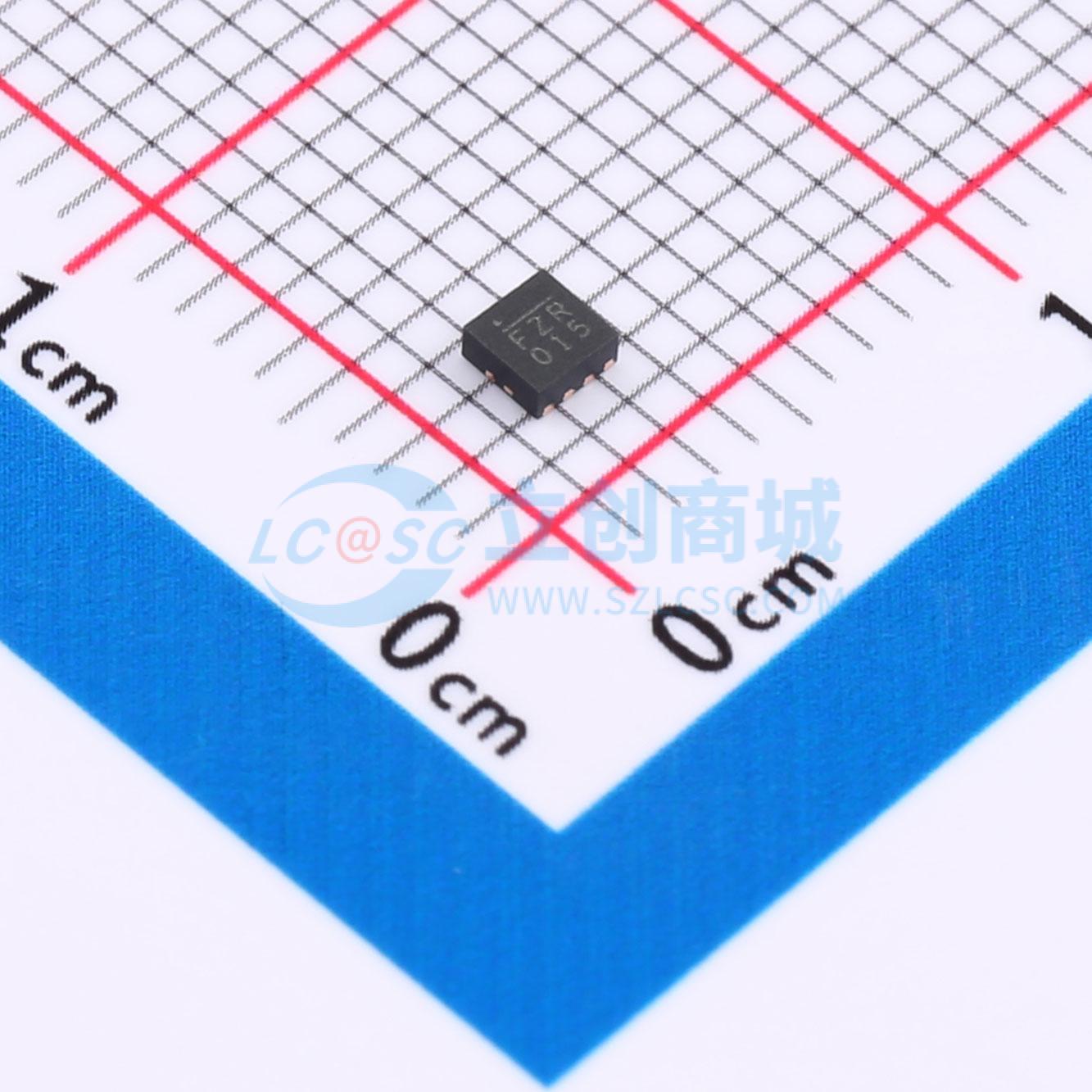

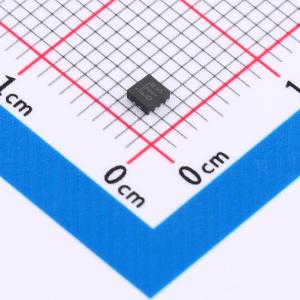

MP2329GG-Z

降压型 6.5A 4.5V~24V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MP2329是一款高度集成的高频同步整流降压开关模式转换器。MP2329提供了超紧凑的解决方案，可在宽输入电源范围内实现6.5A的连续输出电流和7.5A的峰值输出电流。基于MPS专有的开关损耗降低技术和内部低RDS(ON)功率MOSFET，MP2329在宽输出电流负载范围内高效运行。自适应恒定导通时间（COT）控制模式可提供快速瞬态响应，并简化环路稳定设计。直流自动调谐环路与远程差分检测相结合，可实现良好的负载和线性调节。完整的保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和热关断。该转换器所需的外部元件极少，采用QFN11（2mmx2mm）封装。
品牌名称: MPS(芯源)
商品型号: MP2329GG-Z
商品编号: C5349327
商品封装: QFN-11(2x2)
包装方式: 编带
商品毛重: 0.049克(g)

商品参数

	属性	参数值
	同步整流	是
	拓扑结构	降压式
	静态电流(Iq)	105uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护；输出放电；工作状态指示；打嗝限流；保护锁死

商品概述

MP2329是一款高度集成的高频同步整流降压开关模式转换器。MP2329提供了超紧凑的解决方案，可在宽输入电源范围内实现6.5A的连续输出电流和7.5A的峰值输出电流。基于MPS专有的开关损耗降低技术和内部低RDS(ON)功率MOSFET，MP2329在宽输出电流负载范围内高效运行。自适应恒定导通时间（COT）控制模式可提供快速瞬态响应，并简化环路稳定设计。直流自动调谐环路与远程差分检测相结合，可实现良好的负载和线性调节。完整的保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和热关断。该转换器所需的外部元件极少，采用QFN11（2mmx2mm）封装。

商品特性

4.5V至24V宽工作输入范围
105μA低静态电流
6.5A连续输出电流
7.5A峰值输出电流
自适应恒定导通时间（COT）控制实现快速瞬态响应
直流自动调谐环路
低RDS(ON)内部功率MOSFET
专有的开关损耗降低技术
电源正常（PG）指示
固定700kHz开关频率
使用POSCAP和陶瓷电容时稳定
内部软启动（SS）
输出放电功能
具备自动重试功能的OCP、OVP、UVP和热关断保护
采用QFN-11（2mmx2mm）封装
MPL-AL6050电感系列匹配最佳性能

应用领域

安防摄像头
便携式设备、XDSL设备
数字机顶盒
平板电视和显示器
通用用途

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~24V
	输出电压	600mV~13V
	输出电流	6.5A
	开关频率	700kHz
	工作温度	-40℃~+125℃@(TJ)
