YT6801

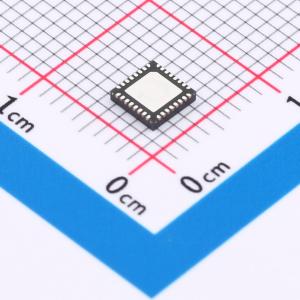

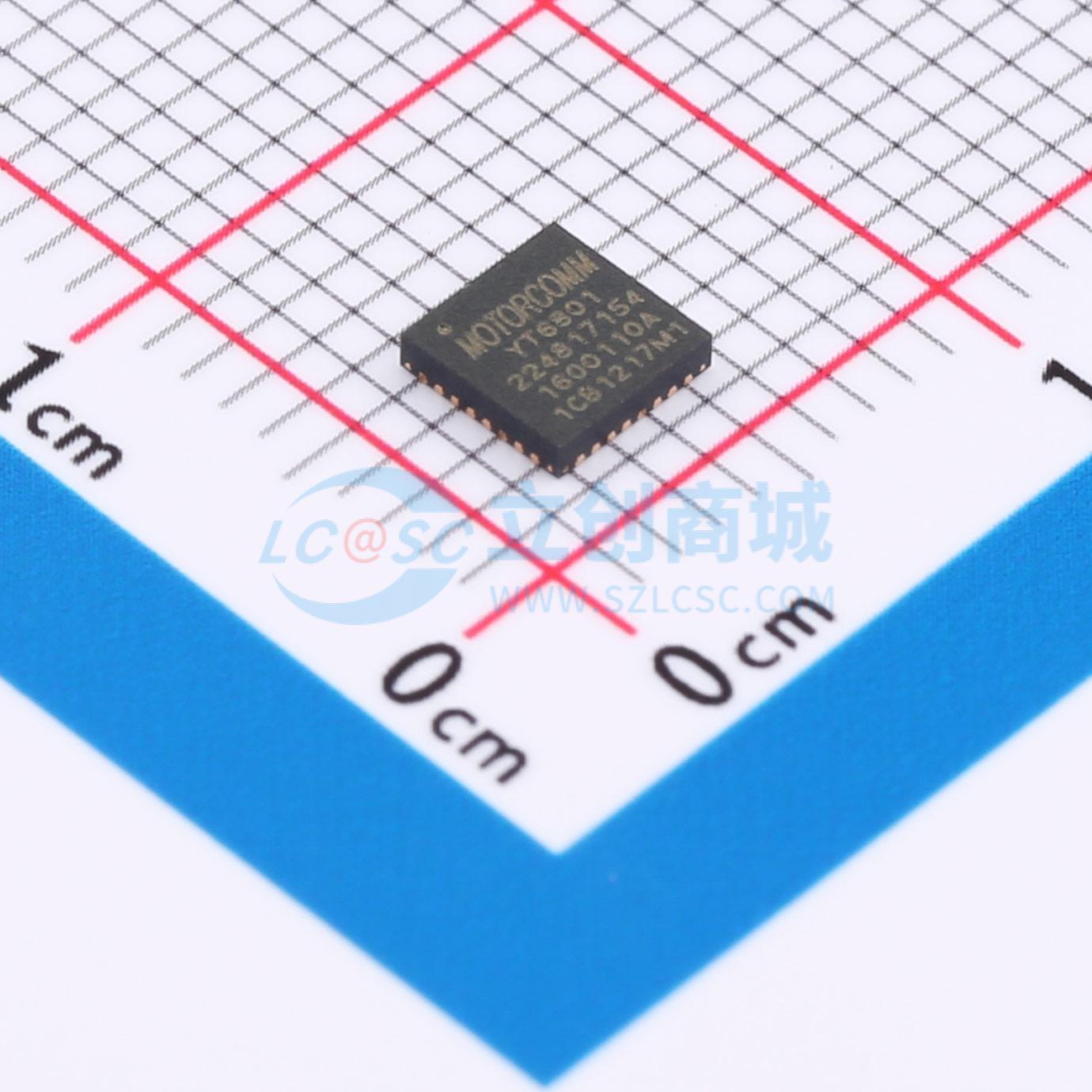

YT6801/YT6801S是一款单千兆端口以太网控制器。它集成了IEEE 802.3以太网媒体访问控制器（MAC）、单三速物理层（PHY）端口、一次性可编程（OTP）和PCI Express x1控制器。该控制器高度集成到32引脚QFN 4x4封装中。

嵌入的PHY完全符合IEEE 802.3标准，支持1000Base-T、100Base-TX和10Base-Te。通过AFE、DFE、回声消除器和串扰消除器，在超过100米或更长的CAT.5E电缆上，数据包可以以1000Mbps的速度无误传输和接收。此外，由于强大的模拟设计，还实现了良好的ESD/浪涌性能。其他特性如自动交叉、极性校正和EEE/智能EEE也得到了支持。

MAC支持全双工和半双工模式。支持流量控制。它还引入了丰富的协议卸载功能：ARP/NS卸载、TCP大发送卸载、TCP/UDP校验和卸载、IPV4/IPV6校验和卸载。支持接收端扩展（RSS），以平衡CPU的负载。客户可以通过WOL功能远程唤醒PC，该功能支持帧模式匹配、魔术包、链路变化和Microsoft WPI。

PCIe 1.1控制器增强了对多种电源状态的支持，包括L0、L1、L1SS、L2和L3。结合ASPM/ACPI功能，整个系统可以进入各种低功耗状态，如睡眠、休眠和现代待机，从而节省更多电力。并且该控制器支持延迟容忍报告（LTR）。还支持MSI和MSI-X。

仅需一个外部电源轨（3.3V）。模拟和数字核心电源由内置的LDO（YT6801）和SWR调节器（YT6801S）生成。
