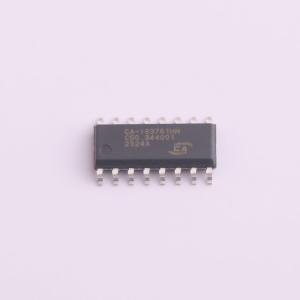

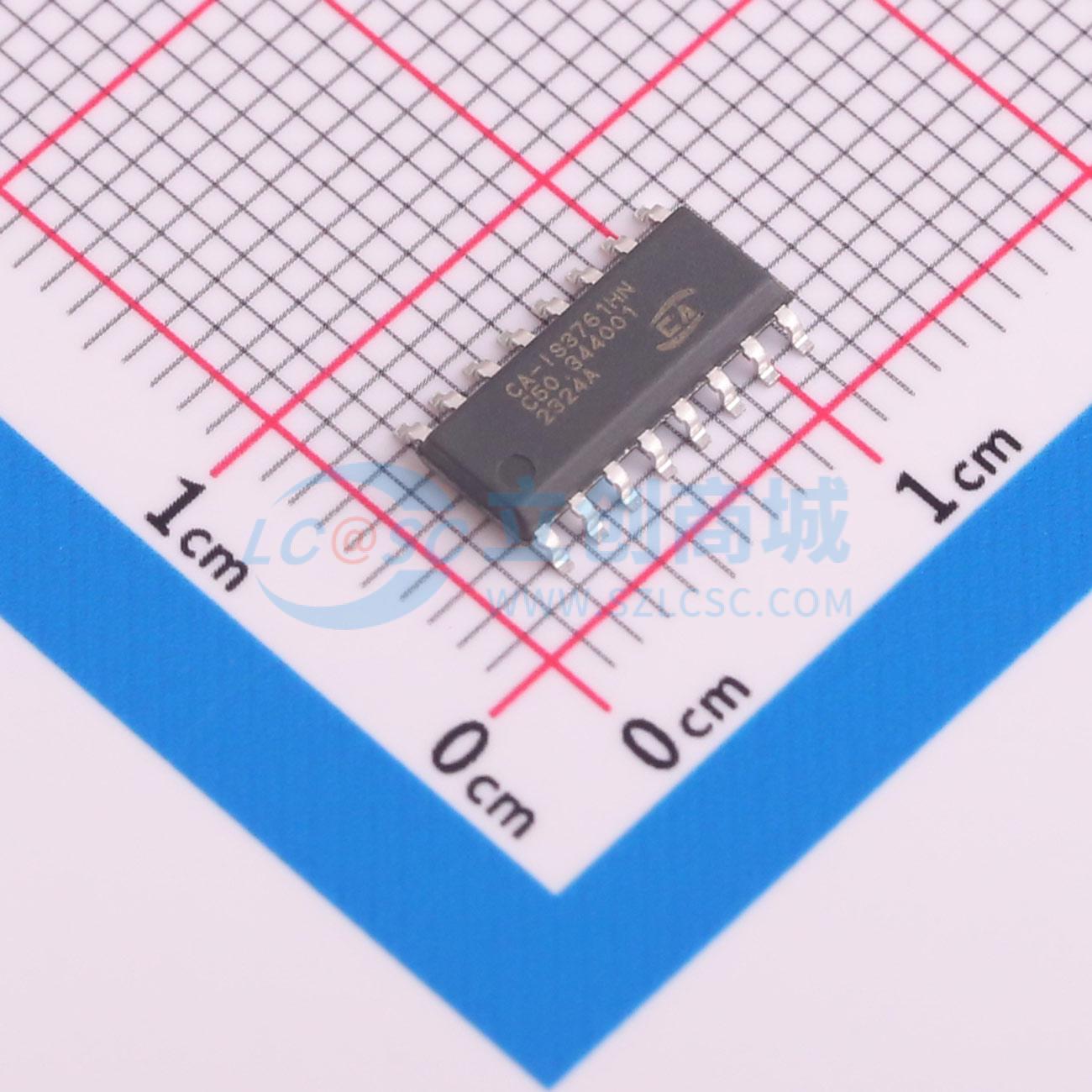

CA-IS3761HN

CA‐IS376x 高速六通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 6通道数字隔离器,电容隔离
品牌名称: Chipanalog(川土微)
商品型号: CA-IS3761HN
商品编号: C5346355
商品封装: SOIC-16-NB
包装方式: 编带
商品毛重: 0.44584克(g)

商品参数

商品概述

CA‐IS376x 是一款高性能六通道数字隔离器，具有精确的时序特性和低电源损耗。在隔离 CMOS 数字 I/O 时，CA‐IS376x 器件可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅(SiO₂) 绝缘栅隔离。CA‐IS3760 六个通道都在同一个方向上；CA‐IS3761 具有五个前向和一个反向通道，CA‐IS3762 具有四个前向和两个反向通道，CA‐IS3763 具有三个前向和三个反向通道。所有设备都具有故障安全模式选项。如果输入侧电源掉电或信号丢失，对于后缀为 L 的设备，默认输出为低，对于带有后缀 H 的设备，默认输出为高。 CA‐IS376x 器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。高 CMTI 能力有望保证数字信号的正确传输，CA‐IS376x 器件采用 16 引脚窄体 SOIC 和 16 引脚宽体 SOIC 封装。所有产品均具有 3.75kV_RMS 的隔离额定值，宽体封装的产品支持绝缘耐压高达 5kV_RMS。

商品特性

信号传输速率：DC to 150Mbps
宽电源电压范围：2.5V to 5.5V
宽温度范围：-40°C to 125°C
无需启动初始化
默认输出高电平和低电平选项
优异的电磁抗扰度
高 CMTI：±150kV/μs (典型值)
低功耗 (典型值)：
- 电流为 1.5mA/通道（@5V，1Mbps）
- 电流为 6.6mA/通道（@5V，100Mbps）
精确时序 (典型值)：
- 12ns 传播延迟
- 1ns 脉冲宽度失真
- 2ns 传播延迟偏差
- 5ns 最小脉冲宽度
高达 5kV_RMS 的隔离电压
隔离栅寿命：>40 年
具有使能端的三态输出
施密特触发器输入
窄体 SOIC16‐NB(N)和宽体 SOIC16‐WB(W) 封装，符合 RoHS 标准

应用领域

工业自动化
电机控制
医疗电子
隔离开关电源
太阳能逆变器
隔离 ADC，DAC

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	5
	反向通道数	1
	最大数据速率	150Mbps
	默认输出	高电平
	隔离电压(Vrms)	3750

	属性	参数值
	CMTI(kV/us)	150kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	2.5V~5.5V
	工作电压(VCCB)	2.5V~5.5V
	传播延迟(tpd)	12ns
