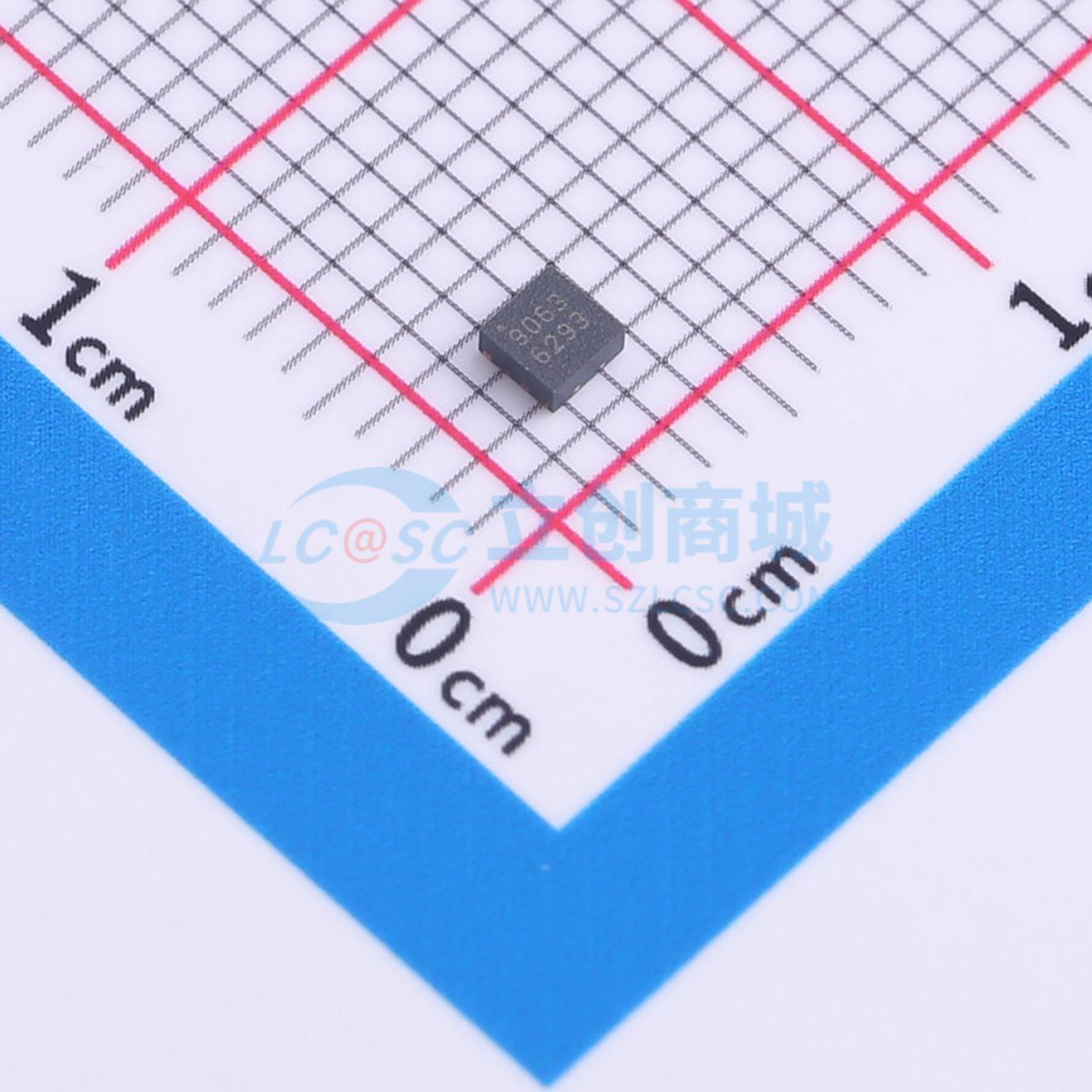

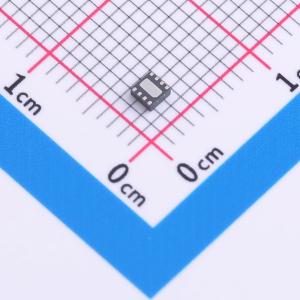

TQL9063

超低噪声带旁路模式的LNA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高线性、超低噪声增益模块放大器，集成旁路模式功能。在1.95 GHz时，放大器通常提供19 dB增益、+36.3 dBm OIP3和0.7 dB噪声系数，同时从+5V电源汲取77 mA电流。该组件在旁路模式下也具有高线性度，IIP3为+39 dBm。采用高性能E-pHEMT工艺进行内部匹配，仅需四个外部组件即可通过单正电源运行：一个外部射频扼流圈和隔直/旁路电容器。这款低噪声放大器包含内部有源偏置，可在不同温度下保持高性能。覆盖0.5-4.0 GHz频段，适用于无线基础设施。采用2×2mm封装。
品牌名称: Qorvo
商品型号: TQL9063
商品编号: C5346221
商品封装: DFN-8(2x2)
包装方式: 编带
商品毛重: 0.094986克(g)

商品参数

商品概述

TQL9063是一款高线性度、超低噪声增益模块放大器，产品集成了旁路模式功能。在1.95 GHz频率下，该放大器通常可提供19 dB的增益、+36.3 dBm的OIP3和0.7 dB的噪声系数，同时在+5 V电源下的电流消耗为77 mA。该器件在旁路模式下也具有高线性度，IIP3为+39 dBm。 TQL9063采用高性能E-pHEMT工艺进行内部匹配，仅需四个外部元件即可在单正电源下工作：一个外部射频扼流圈和隔直/旁路电容。这款低噪声放大器包含内部有源偏置，可在不同温度下保持高性能。 TQL9063覆盖0.5 - 4.0 GHz频段，适用于无线基础设施。TQL9063采用2 x 2 mm DFN封装。

商品特性

0.5 – 4.0 GHz工作带宽
集成旁路模式的LNA
可关闭LNA和旁路模式
超低噪声，在1.95 GHz下为0.7 dB
在1.95 GHz下增益为19 dB
LNA模式下输出IP3为+36.3 dBm
旁路模式下输入IP3为+39 dBm
内部匹配
仅需正电源，+3.3至+5 V
2 x 2 mm 8引脚DFN塑料封装

应用领域

基站接收器
塔顶放大器
中继器
FDD-LTE、TDD-LTE、WCDMA
通用无线应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频低噪声放大器
	工作电压	3.3V~5.25V
	工作电流	77mA
	增益	19dB
	P1dB	21.2dBm
	噪声系数	0.7dB

	属性	参数值
	工作温度	-40℃~+105℃
	频率	500MHz~4GHz
	输入回波损耗	15.3dB
	输出回波损耗	9.5dB
	IP3	36.4dBm
