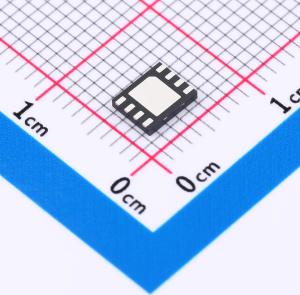

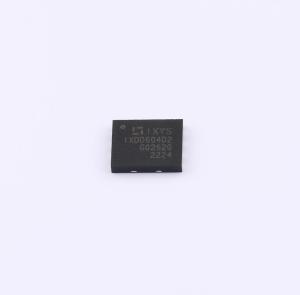

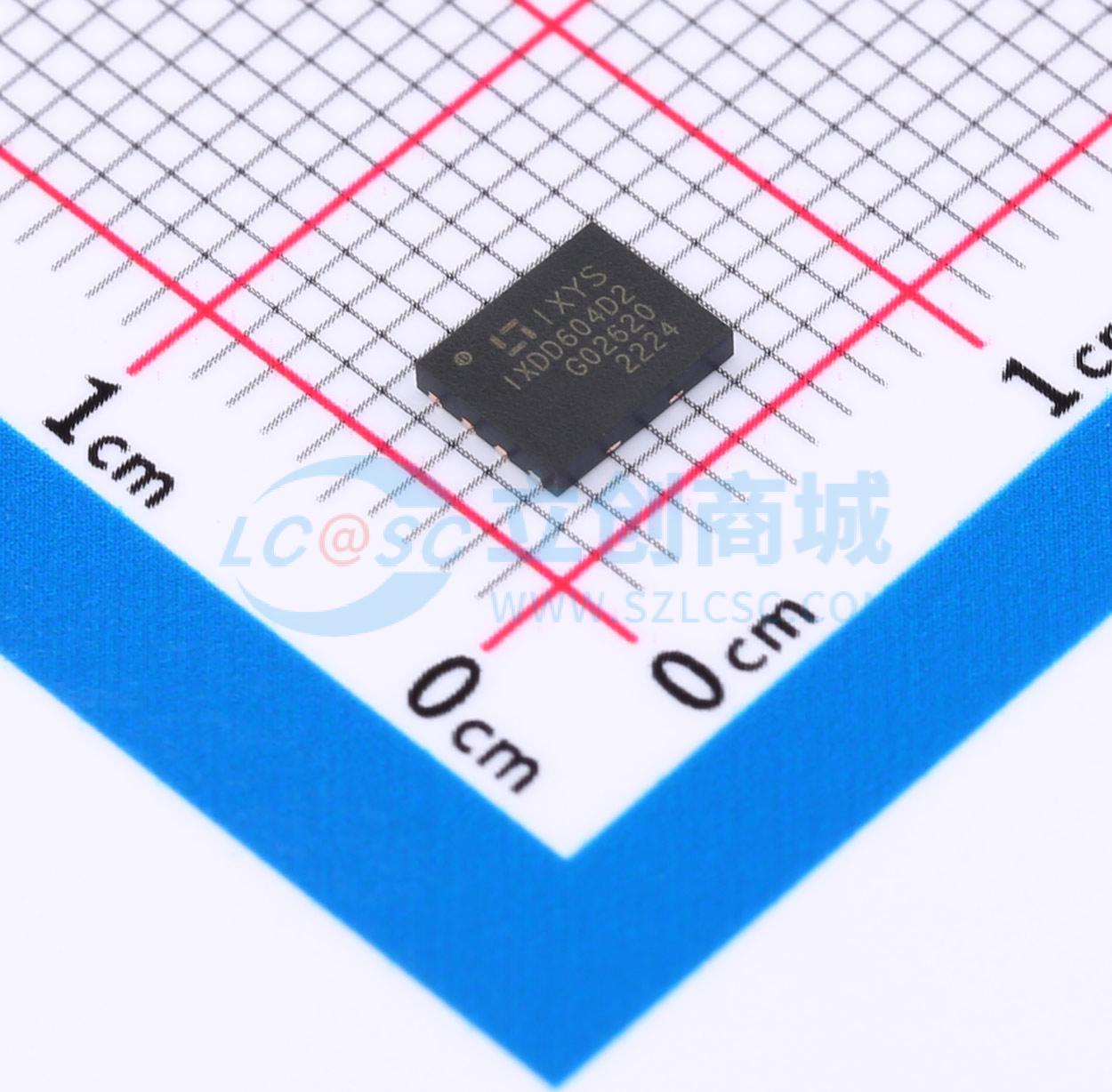

温馨提醒：图片仅供参考，商品以实物为准
IXDD604D2TR
IXDD604D2TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXDD604D2TR
- 商品编号
- C5346113
- 商品封装
- DFN-8-EP(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~35V | |
| 上升时间(tr) | 9ns | |
| 下降时间(tf) | 8ns | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 使能关断；交错导通保护 |
商品概述
IXDD604/IXDF604/IXDI604/IXDN604双高速栅极驱动器特别适合驱动最新的IXYS MOSFET和IGBT。两个输出端中的每一个都可以提供和吸收4A电流，同时产生小于10ns的电压上升和下降时间。每个驱动器的输入几乎不会发生闩锁，专有电路消除了交叉导通和电流“直通”。低传播延迟以及快速且匹配的上升和下降时间使IXD_604系列非常适合高频和高功率应用。 IXDD604是带使能端的双同相驱动器。IXDN604是双同相驱动器，IXDI604是双反相驱动器，IXDF604有一个反相驱动器和一个同相驱动器。 IXD_604系列有标准的8引脚DIP（PI）、8引脚SOIC（SIA）、带外露金属背的8引脚Power SOIC（SI）和8引脚DFN（D2）封装。
商品特性
- 4A源/灌驱动电流
- 宽工作电压范围：4.5V至35V
- -40°C至+125°C扩展工作温度范围
- 逻辑输入可承受高达5V的负摆幅
- 输出可并联以获得更高驱动电流
- 匹配的上升和下降时间
- 低传播延迟时间
- 低10μA电源电流
- 低输出阻抗
应用领域
- 高效功率MOSFET和IGBT开关
- 开关模式电源
- 电机控制
- DC - DC转换器
- D类开关放大器
