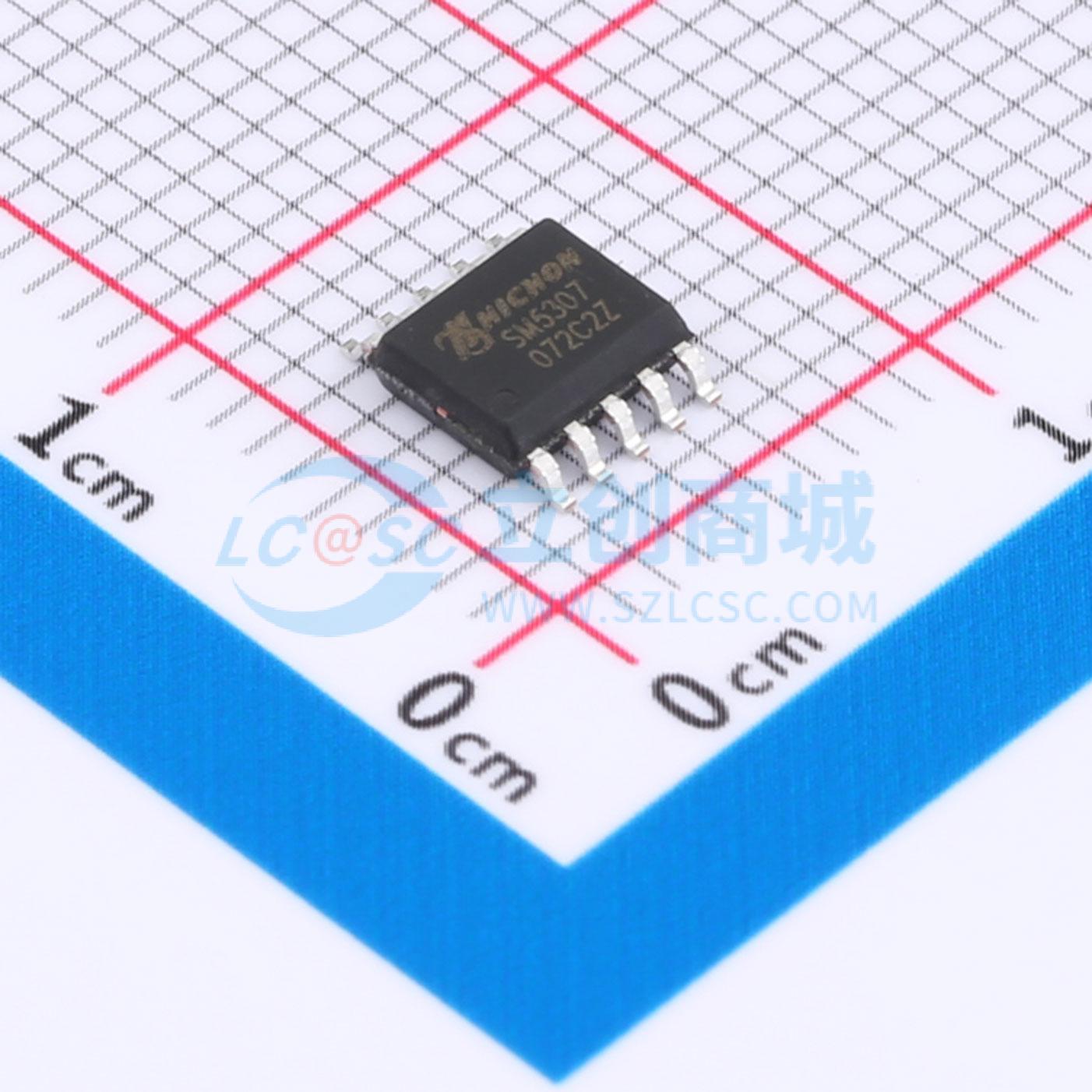

温馨提醒：图片仅供参考，商品以实物为准
SM5307
2.1A充电2.4A放电高集成度移动电源SOC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成升压转换器、锂电池充电管理、电量指示的多功能电源管理 SOC，支持 2.1A 充电、2.4A 放电，效率达 92%，内置电源路径管理和多重保护
- 品牌名称
- HICHON(海川)
- 商品型号
- SM5307
- 商品编号
- C5345583
- 商品封装
- ESOP-10
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.65V~5.5V | |
| 最大充电电流 | 2.1A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 10uA |
商品概述
SM5307 是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理 SOC，为移动电源提供完整的电源解决方案。 SM5307 的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低 BOM 成本。 SM5307 只需一个电感实现降压与升压功能。可以支持低成本电感和电容。 SM5307 的同步升压系统提供最大 2.4A 输出电流，转换效率高至 92%。空载时，自动进入休眠状态，静态电流降至 10uA。 SM5307 采用开关充电技术，提供最大 2.1A 电流，充电效率高至 91%。内置 IC 温度和输入电压智能调节充电电流。 SM5307 支持 1、2、3、4 颗 LED 电量显示。 SM5307 采用 ESOP10 封装。
商品特性
- 同步开关充放电：2.4A 同步升压转换，2.1A 同步开关充电；升压效率高达 92%；充电效率高达 91%；内置电源路径管理，支持边充边放
- 充电：自适应充电电流调节，自适应适配器支持 4.20/4.30/4.35/4.40 V 电池
- 电量显示：支持 4,3,2,1 颗 LED 电量显示，支持低电量报警指示
- 功能丰富：按键开机；内置照明灯驱动；自动检测手机插入和拔出
- 低功耗：智能识别负载，自动进待机，待机功耗小于 10 μA
- BOM 极简：功率 MOS 内置，单电感实现充放电
- 多重保护、高可靠性：输出过流、过压、短路保护；输入过压、过充、过放、过流放电保护；整机过温保护
应用领域
- 移动电源
- 充电宝
- 手机、平板电脑等便携式设备
