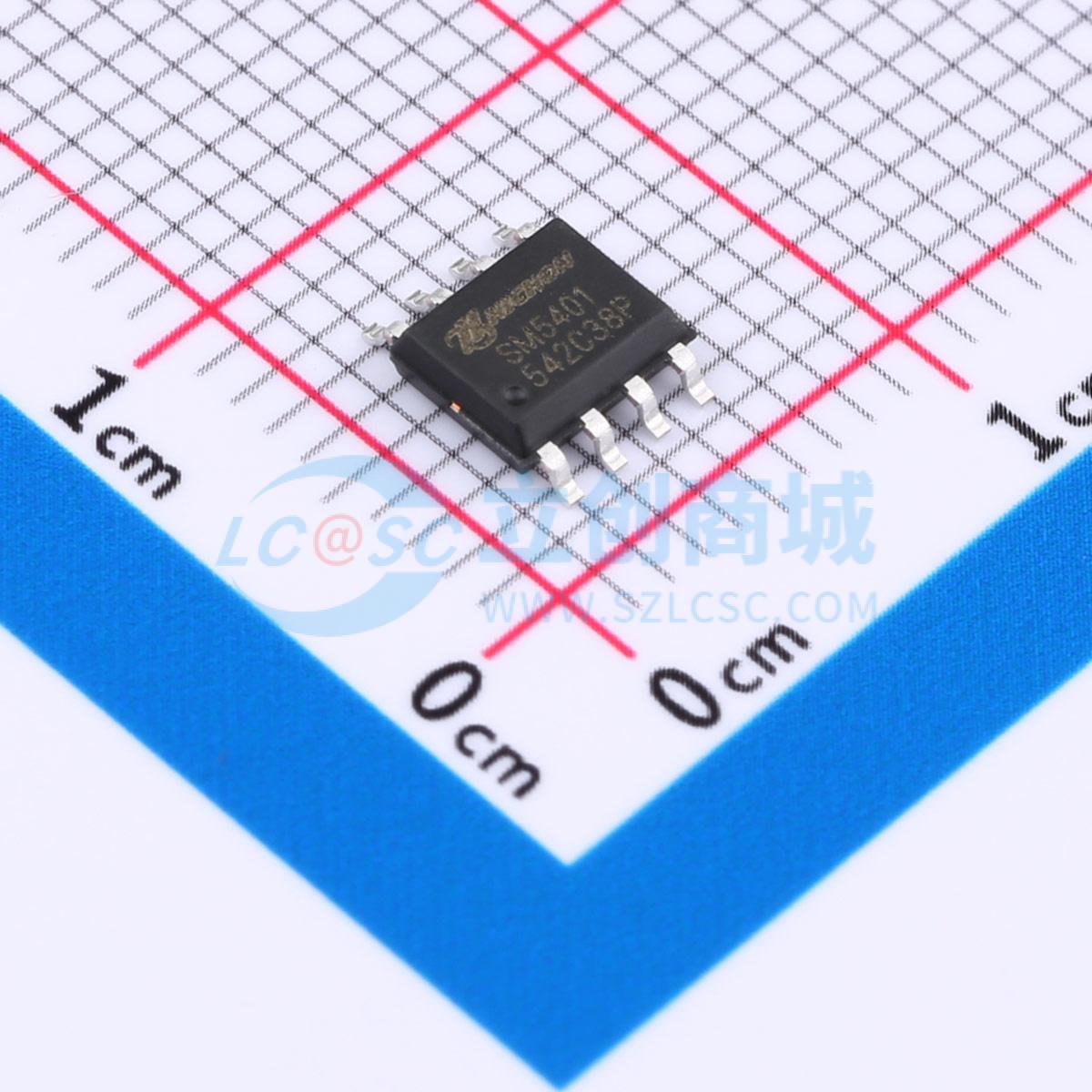

温馨提醒：图片仅供参考，商品以实物为准
SM5401
锂电池电源管理芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 700mA 锂电池电源管理芯片，集成充电、升压和 LED 指示，支持边充边放，空载自动休眠，SOP8 封装
- 品牌名称
- HICHON(海川)
- 商品型号
- SM5401
- 商品编号
- C5345580
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 700mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | 2.95V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 9uA |
商品概述
SM5401 是一款集成锂电池充电管理，LED 指示功能，升压转换器的移动电源管理芯片，外围只需极少的元件，就可以组成功能强大的移动电源方案。 SM5401 内部集成了0.8A 的线性充电模式，支持对0V 电池充电；具有涓流/恒流/恒压三种模式充电，恒定电压4.20V（典型值）；内置 IC 温度和输入电压智能调节充电电流；SM5401 内部采用了PMOSFET 架构，加上防倒充电路，因此可以不需要外部检查电阻和隔离二极管。 SM5401 的同步升压转换器提供0.8A 输出电流，转换效率高至 91%。空载时，自动进入休眠状态，静态电流降至 9uA。
商品特性
- 高度集成，极少的外围元器件，800mA 的固定线性充电电流，0.8A 同步升压转换效率高达 91%
- 无需MOSFET、检测电阻器或隔离二极管
- 负载插入自动启动升压，负载移除自动休眠
- 可共用输入/输出端口，智能识别充/放电，自动再充电，单/双灯充电与放电指示
- 过温保护
- 电池过充、过放保护，SOP8 封装
应用领域
- 移动电源
- LED 照明系统
- 玩具
