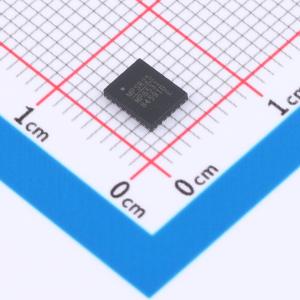

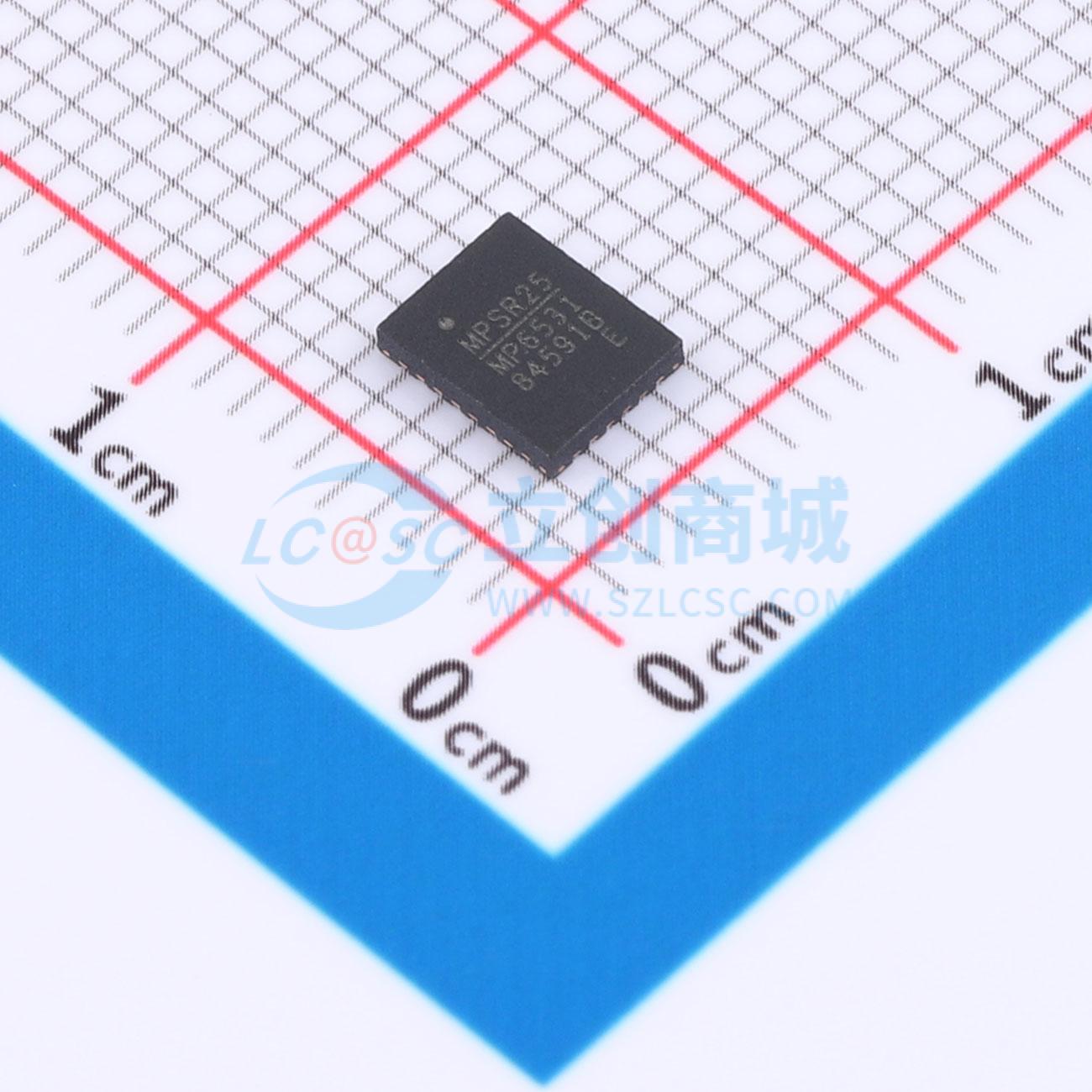

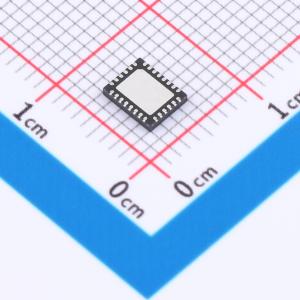

MPQ6531GVE-AEC1-Z
三相无刷直流电机预驱动器，集成电荷泵和安全保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ6531GVE-AEC1-Z
- 商品编号
- C5345574
- 商品封装
- QFN-28(4x5)
- 包装方式
- 编带
- 商品毛重
- 4.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 1A | |
| 拉电流(IOH) | 800mA | |
| 工作电压 | 5V~60V | |
| 上升时间(tr) | - |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | - | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；短路保护(SCP)；过热保护(OTP) | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 1.8mA |
商品概述
MPQ6531是一款专为三相无刷直流电机驱动应用设计的栅极驱动IC。它能够驱动由六个N沟道功率MOSFET组成的三个半桥，耐压高达60V。 MPQ6531集成了一个稳压电荷泵，用于产生栅极驱动电源，并使用自举电容为高端MOSFET驱动器产生电源电压。内部涓流充电电路可在100%占空比下维持足够的高端栅极驱动电压。 内部安全特性包括可编程短路保护、过流保护、可调死区时间控制、欠压锁定和热关断。 MPQ6531采用带有外露散热焊盘的4mmx5mm QFN - 28封装。
商品特性
- 5V至60V宽输入电压范围
- 电荷泵栅极驱动电源
- 带涓流充电电路的自举高端驱动器，支持100%占空比运行
- 低功耗睡眠模式
- 可编程短路保护
- 过流保护
- 可调死区时间控制，防止直通
- 热关断和欠压锁定保护
- 故障指示输出
- 热增强型表面贴装封装
- 符合AEC - Q100 1级标准
应用领域
- 三相无刷直流电机
- 永磁同步电机
- 汽车执行器、泵和风扇
