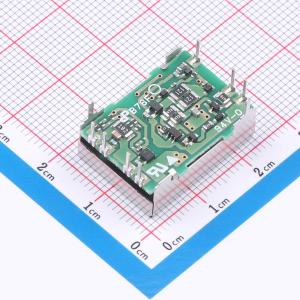

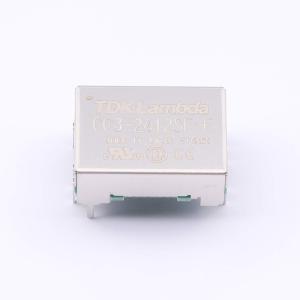

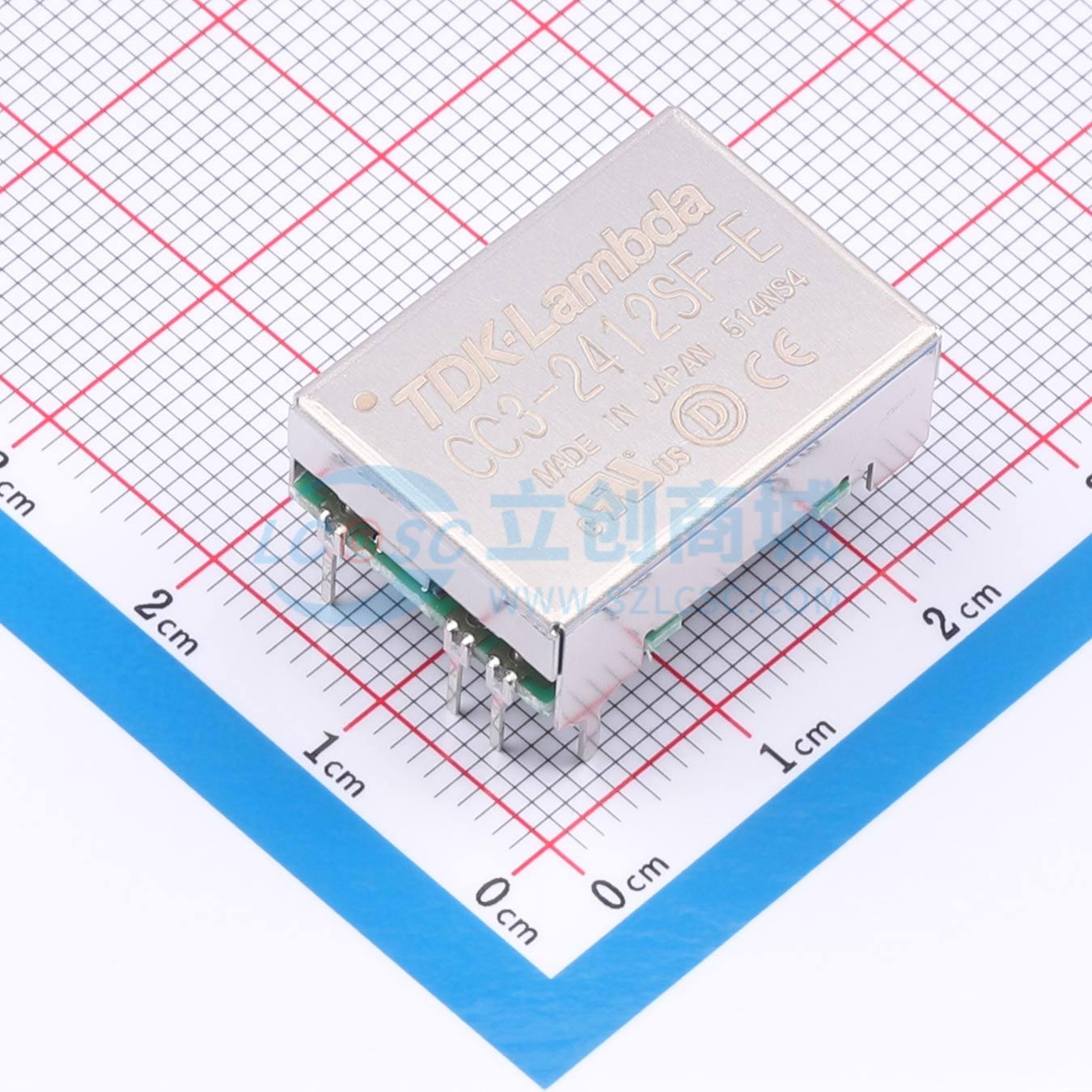

CC3-2412SF-E
隔离型DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：安装面积比现有产品减少一半。 不使用钽电容或铝电解电容。 所有系列产品均集成远程开/关功能。 输出电压高精度：±3%（10W 及以下单输出）。 五面金属屏蔽低噪声设计。 无树脂填充的轻量化设计。 支持 DIP 插入、SMD 安装和 SIP 垂直插入（3W 产品）
- 品牌名称
- TDK
- 商品型号
- CC3-2412SF-E
- 商品编号
- C5343499
- 商品封装
- DIP,22.9x16.6mm
- 包装方式
- 盒装
- 商品毛重
- 4.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 18V~36V | |
| 输出电压精度 | ±3% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 250mA | |
| 转换效率 | 82% |
| 属性 | 参数值 | |
|---|---|---|
| 纹波噪声 | 30mVp-p | |
| 特性 | 短路保护；过热保护 | |
| 长度 | 22.86mm | |
| 宽度 | 8.8mm | |
| 高度 | 16.6mm | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 与现有产品相比，安装面积减半
- 不使用钽电容或铝电解电容
- 所有系列产品均集成远程开/关功能
- 输出电压精度高，可达±3%（单输出10W及以下）
- 五面金属屏蔽低噪声设计
- 无树脂填充的轻量化设计
- 支持DIP插入、SMD贴装和SIP垂直插入（3W产品）
