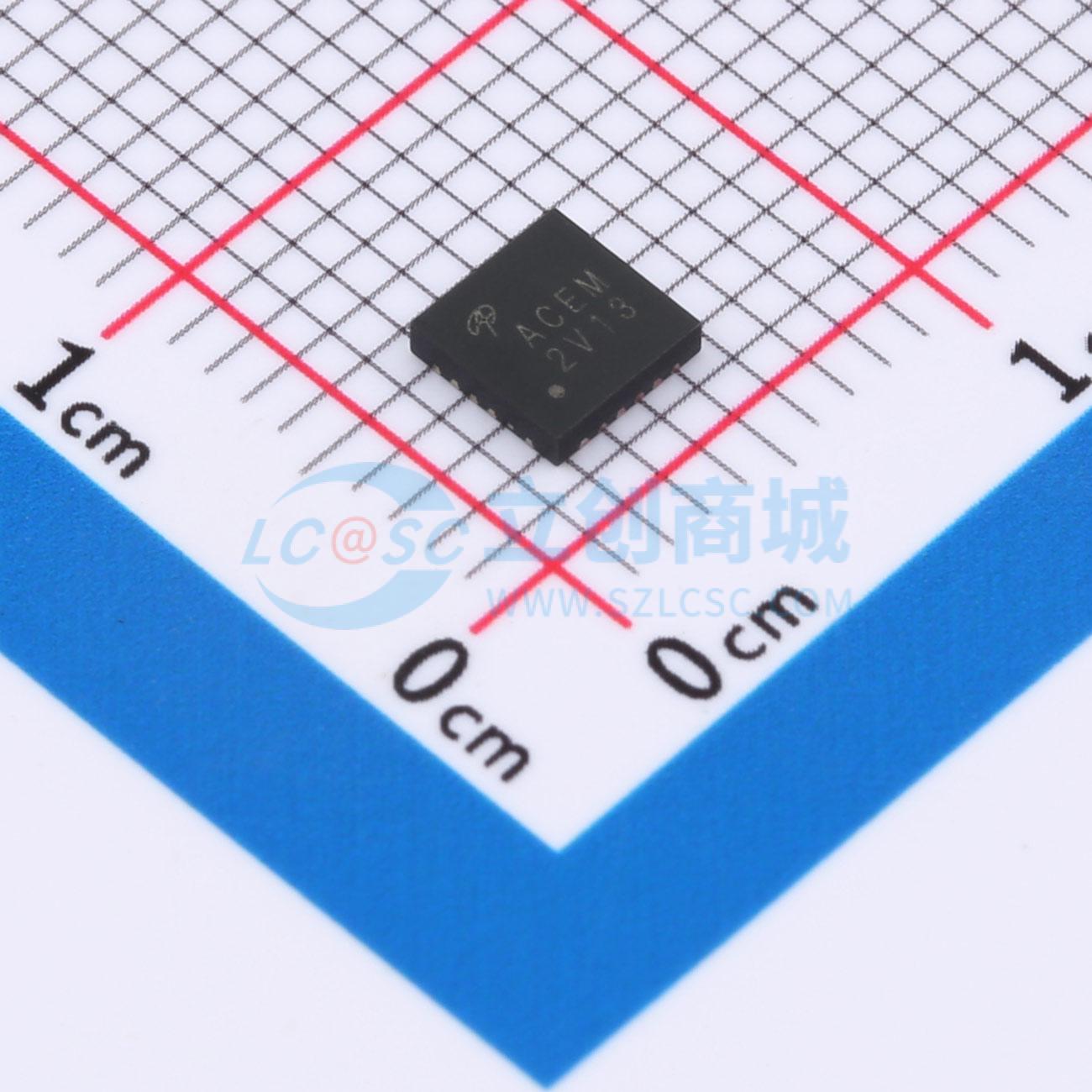

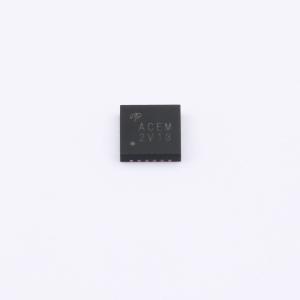

温馨提醒：图片仅供参考，商品以实物为准

AOZ2253EQI-30

28V/8A 同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AOZ2253EQI-30 是一款高效率、易于使用的同步降压调节器,适用于笔记本电脑等设备。该调节器能够提供8A的连续输出电流,输出电压可调至0.8V。输入电压范围为6.5V到28V。该器件集成了内部线性稳压器,可在输入电压低于5.3V时生成5.3V Vcc。该器件具有多种保护功能,包括欠压锁定、逐周期电流限制、输出过压保护、短路保护和热关断。
品牌名称: AOS
商品型号: AOZ2253EQI-30
商品编号: C5343208
商品封装: QFN-22(4x4)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

AOZ2253EQI - 30是一款高效、易用的同步降压稳压器，专为笔记本电脑优化设计。该稳压器能够提供8A的连续输出电流，输出电压可调节至低至0.8V。 AOZ2253EQI - 30的输入电压可低至6.5V，最高输入电压可达28V。采用带有输入前馈控制方案的恒定导通时间PWM，可实现超快速瞬态响应，同时在整个输入范围内保持相对恒定的开关频率。真正的交流电流模式控制方案确保稳压器在使用陶瓷输出电容时能保持稳定。保护功能包括VCC欠压锁定、限流、输出过压和欠压保护、短路保护以及热关断。 AOZ2253EQI - 30采用22引脚4mm×4mm QFN封装。

商品特性

宽输入电压范围 – 6.5V至28V
8A连续输出电流
输出电压可调节至低至0.8V（±1.0%）
低RDS(ON)内部NFET – 高端28mΩ，低端11mΩ
带输入前馈的恒定导通时间
陶瓷电容稳定
可调节软启动
集成自举二极管
逐周期限流
短路保护
热关断
散热增强型4mm x 4mm QFN - 22L封装
专有的带输入前馈的恒定导通时间PWM控制，可实现超快速瞬态响应，同时在整个输入电压范围内保持相对恒定的开关频率
该器件具备多种保护功能，如VCC欠压锁定、逐周期限流、输出过压保护、短路保护和热关断

应用领域

紧凑型台式电脑
显卡
机顶盒
液晶电视
电缆调制解调器
负载点DC/DC转换器
电信/网络/数据通信设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6.5V~28V
	输出电压	-
	输出电流	8A
	开关频率	-
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	160uA
	开关管(内置/外置)	内置
	输出类型	可调
