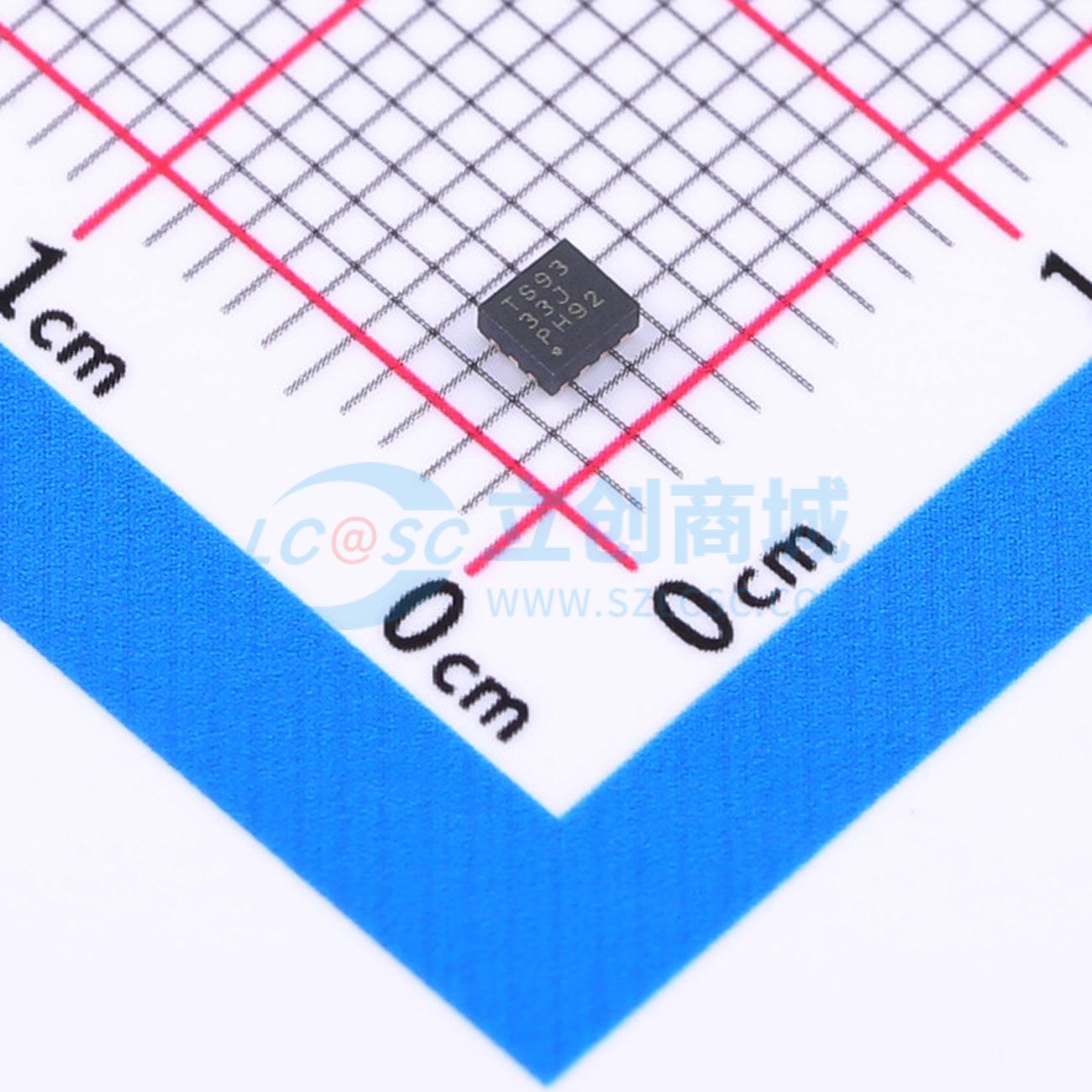

温馨提醒：图片仅供参考，商品以实物为准

TPS62993QRYTRQ1

3V至10V，3A汽车低IQ降压转换器

描述: TPS62993-Q1 是一款高效的小型灵活的同步降压DC-DC转换器,适用于汽车应用。它支持3V到10V的宽输入电压范围,最大输出电流为3A。该器件具有165°C的工作结温范围,支持AEC-Q100认证,适合在高温环境下工作。
品牌名称: TI(德州仪器)
商品型号: TPS62993QRYTRQ1
商品编号: C5342042
商品封装: VQFN-HR-9(2x2.2)
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

TPS62993-Q1是一款高效、小巧且灵活的同步降压DC-DC转换器，易于使用。可选择2.5 MHz或1.0 MHz的开关频率，允许使用小型电感器，并提供快速瞬态响应。该器件在整个工作温度范围内支持±1.5%的高VOUT精度，并通过DCS控制拓扑增强了负载瞬态性能。3 V至10 V的宽输入电压范围支持多种标称输入，如9 V电源轨、单节或多节锂离子电池以及5 V或3.3 V电源轨。

TPS62993-Q1在轻载时可自动进入省电模式（如果选择自动PFM或PWM）以保持高效率。此外，为了在极小负载下提供高效率，该器件的典型静态电流低至4 μA。如果启用AEE，可在VIN、VOUT和负载电流范围内提供高效率。该器件包括一个MODE/Smart-CONF输入，用于设置内部和外部分压器、开关频率、输出电压放电以及自动省电模式或强制PWM操作。

商品特性

符合汽车应用的AEC-Q100标准：
- 温度等级1：环境温度TA为 -40℃至 +125℃
- 二级器件HBM ESD分类
- C4B级CDM ESD分类
提供有助于功能安全系统设计的功能安全相关文档
扩展的TJ范围：高达165℃
高效DCS控制拓扑
- RDS(ON)：高端62 mΩ，低端22 mΩ
无缝PWM/PFM转换
内部补偿
低典型IQ：4 μA
高达3 A的连续输出电流
全温度范围内输出电压精度为±1.5%
可配置的输出电压选项：
- 0.6 V至5.5 V VFB外部分压器
- VSET内部分压器
- 0.4 V至5.5 V之间有16种选项
通过MODE/S-CONF引脚实现灵活性：
- 2.5 MHz或1.0 MHz开关频率
- 强制PWM或自动PFM（省电模式），具备动态模式切换选项
- 输出放电开启和关闭
无需外部自举电容
过流和过温保护
100%占空比模式
精确的使能输入
可调节软启动和跟踪
电源正常输出
针对单层布线优化的引脚排列
可焊的2.2 mm x 2.0 mm VQFN封装，引脚间距0.5 mm
使用WEBENCH电源设计器为TPS62993-Q1创建定制设计

应用领域

ADAS
车身电子和照明
信息娱乐和仪表盘
混合动力、电动和动力系统

数据手册PDF

放大查看下载PDF

交货周期

订货83-85个工作日

购买数量

(3000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~10V
	输出电压	-
	输出电流	3A
	开关频率	1MHz；2.5MHz
	工作温度	-

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
