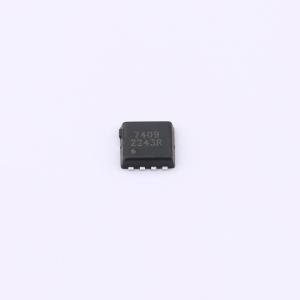

温馨提醒：图片仅供参考，商品以实物为准
SM7409D3RL
耐压:30V 电流:44A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- SPS(美国源芯)
- 商品型号
- SM7409D3RL
- 商品编号
- C5340581
- 商品封装
- DFN-8
- 包装方式
- 编带
- 商品毛重
- 0.122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 44A | |
| 导通电阻(RDS(on)) | 14.7mΩ@4.5V | |
| 耗散功率(Pd) | 33.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 51nC@10V | |
| 输入电容(Ciss) | 2.147nF | |
| 反向传输电容(Crss) | 358pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
-背光照明-电源管理功能-直流-直流转换器
商品特性
- VDS = -30 V
- ID = -44 A
- 当VGS = -10 V时,RDS(ON) 典型值为9 mΩ
- 当VGS = -4.5 V时,RDS(ON) 典型值为14.7 mΩ
应用领域
- MB/VGA核心电压
- 开关电源二次同步整流器
- 负载点应用
- 无刷直流电机驱动器
