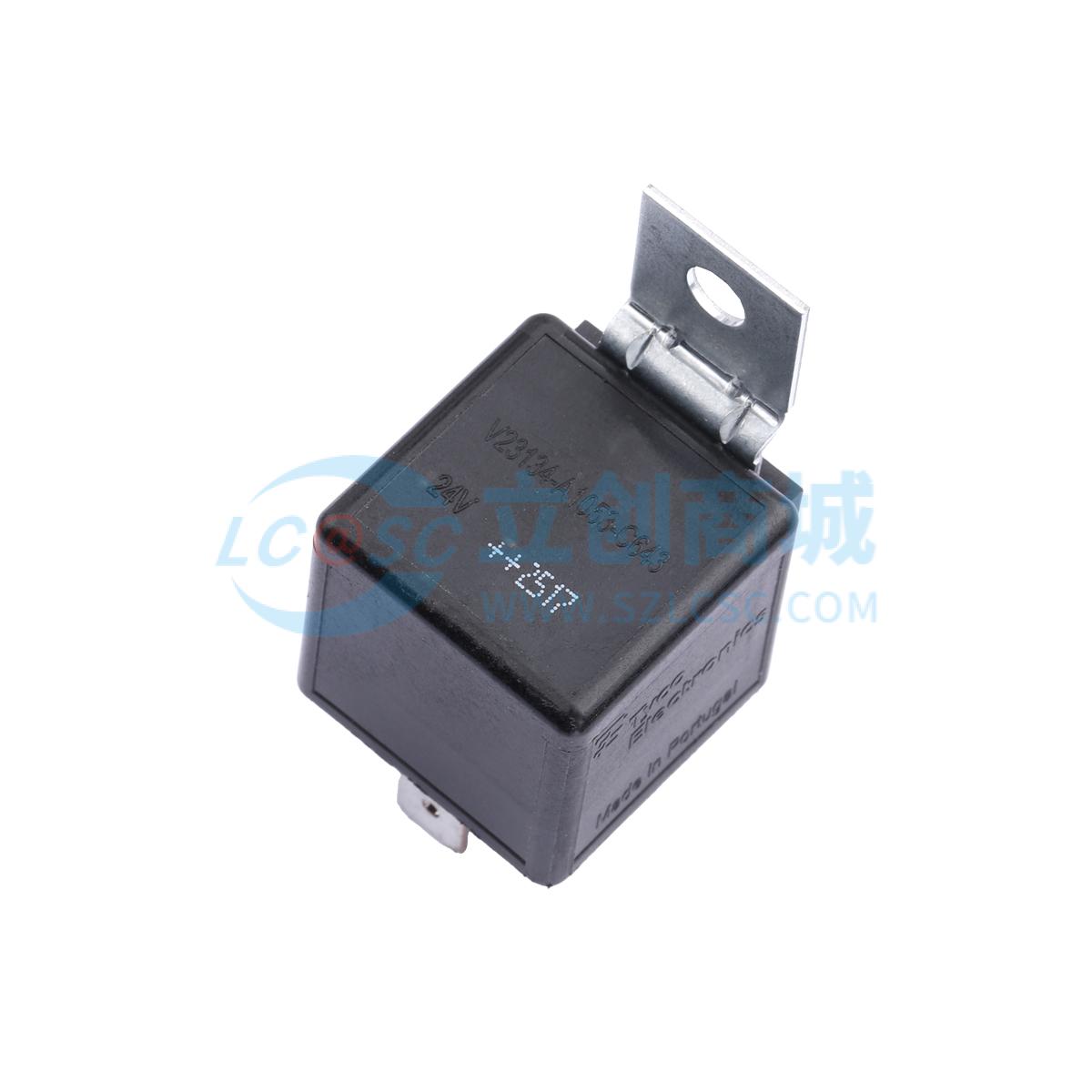

V23134A1053C643
汽车插件式迷你ISO继电器
- 描述
- 特性：引脚分配类似于 ISO 7588 第 1 部分。 插件或 PCB 端子。 也适用于 42VDC 应用。 24VDC 版本，接触间隙 >0.8mm。 集成组件（如电阻、二极管）。 定制标记/颜色。应用：高达 40A 的跨汽车线路，例如: ABS 控制。 鼓风机
- 商品型号
- V23134A1053C643
- 商品编号
- C5340448
- 商品封装
- 插件,25.9x25.9mm
- 包装方式
- 袋装
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 汽车继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 一组转换:1C(单刀双掷-转换) | |
| 引脚数 | 5 | |
| 额定线圈功率 | 1.8W | |
| 线圈电阻 | 324Ω |
| 属性 | 参数值 | |
|---|---|---|
| 动作时间 | 7ms | |
| 释放时间 | 2ms | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 25.9mm | |
| 宽度 | 25.9mm | |
| 高度 | 24.9mm |
商品概述
引脚分配与ISO 7588第1部分类似，可采用插件或PCB端子，也适用于42VDC应用。可根据要求定制版本，如24VDC版本且触点间隙大于0.8mm，集成组件（如电阻、二极管），定制标记/颜色，特殊外壳（如缺口、释放功能、支架），多种触点排列和材料。对于锁存（双稳态）版本，请参考功率继电器F7 A Latching或小型继电器Latching；对于带护罩/防风雨防尘罩版本，请参考带护罩功率继电器F4 A和VF4 A。
商品特性
- 特殊高性能24VDC版本，触点间隙>0.8mm
- 适用于具有合适火花抑制的电阻性或电感性负载，12VDC负载电压最大14VDC，24VDC负载电压最大28VDC
- 负载电流持续时间最大3s，通断比为1:10
- 电流和时间与典型汽车保险丝的电路保护兼容，继电器能接通、承载和分断指定电流
应用领域
- ABS控制
- 鼓风机
- 汽车警报冷却风扇
- 电动助力转向
- 能源管理
