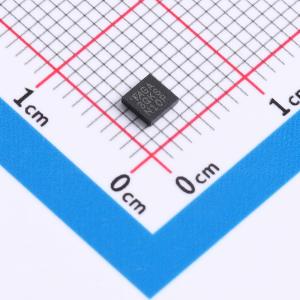

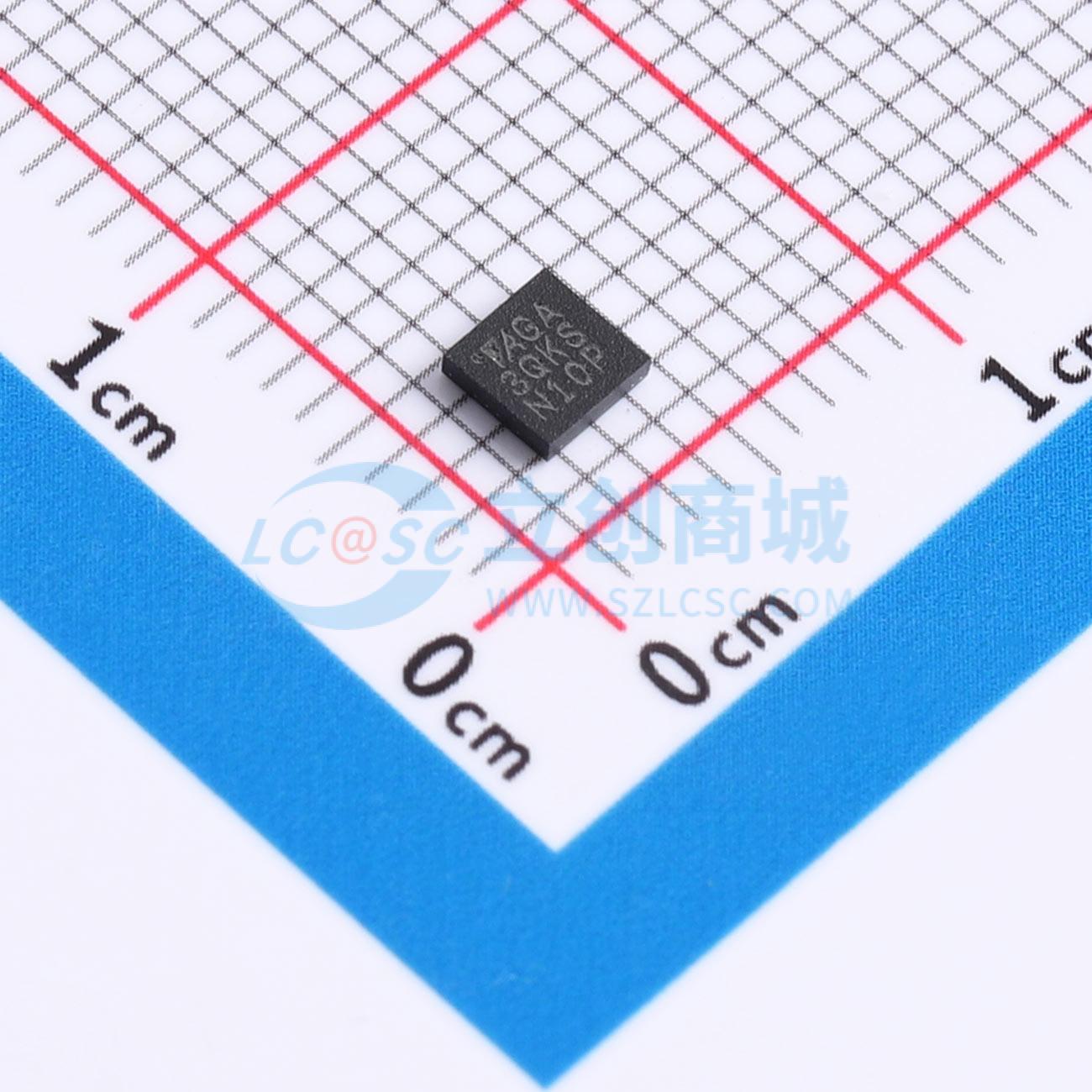

温馨提醒：图片仅供参考，商品以实物为准
AGLN010V2-UCG36I
低功耗闪存FPGA，集成Flash*Freeze技术
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- AGLN010V2-UCG36I
- 商品编号
- C5339191
- 商品封装
- UCSP-36(3x3)
- 包装方式
- 托盘
- 商品毛重
- 11.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可编程逻辑器件(CPLD/FPGA) | |
| 类型 | - | |
| 工作电压(VCCIO) | - |
| 属性 | 参数值 | |
|---|---|---|
| 逻辑单元数 | 260 | |
| 逻辑阵列块数量 | - | |
| 工作温度 | -40℃~+100℃ |
商品概述
基于130纳米闪存工艺的IGLOO系列闪存FPGA，提供了功耗最低的FPGA解决方案，具备单芯片设计、小尺寸封装、可重复编程能力以及丰富的先进特性。Flash*Freeze技术支持在保持FPGA配置内容的同时实现超低功耗运行。
商品特性
- 业界最低的微功耗消耗
- 支持1.2V至1.5V核心电压以实现低功耗
- 支持单电压系统运行
- 低功耗有源FPGA操作
- Flash*Freeze技术支持超低功耗运行，同时保持FPGA内容
- 可轻松进入和退出超低功耗Flash*Freeze模式
- 封装尺寸可小至3×3 mm
- 系统门数从10，000到250，000
- 高达36 kbits的真实双端口SRAM
- 高达71个用户I/O
- 采用130纳米、7层金属、基于闪存的CMOS工艺
- 支持即时上电
- 单芯片解决方案
- 断电时保留已编程的设计
- 系统性能：250 MHz（1.5V系统）和160 MHz（1.2V系统）
- 支持通过JTAG进行片上128位高级加密标准（AES）解密的在系统编程（符合IEEE 1532标准）
- FlashLock®设计用于保护FPGA内容安全
- 1.2V编程电压
- 采用分段式、层次化的布线和时钟结构
- 支持1.2V、1.5V、1.8V、2.5V和3.3V混合电压操作
- 支持按组选择I/O电压——每芯片最多4个组
- 支持单端I/O标准：LVTTL， LVCMOS 3.3V / 2.5V / 1.8V / 1.5V / 1.2V
- 根据JESD8-B标准，支持宽范围电源电压，允许I/O在2.7V至3.6V下工作
- 根据JESD8-12标准，支持宽范围电源电压，允许I/O在1.14V至1.575V下工作
- 在输入、输出和使能路径上提供I/O寄存器
- 可选施密特触发器输入
- 支持热插拔和冷备份I/O
- 可编程输出压摆率和驱动强度
- 弱上拉/下拉
- 支持IEEE 1149.1（JTAG）边界扫描测试
- 在IGLOO®系列内提供引脚兼容的封装
- 最多六个时钟调理电路（CCC）模块，其中一个集成锁相环（PLL）
- 可配置的相移、倍频/分频、延迟能力和外部反馈
- 宽输入频率范围（1.5 MHz ~ 250 MHz）
- 提供1 kbit用户非易失性闪存只读存储器
- 提供具有可变纵横比的4，608位RAM的SRAM和FIFO
- 提供真实双端口SRAM（×18结构除外）
- 增强型商业温度范围：结温-20°C ~ +85°C
