温馨提醒：图片仅供参考，商品以实物为准

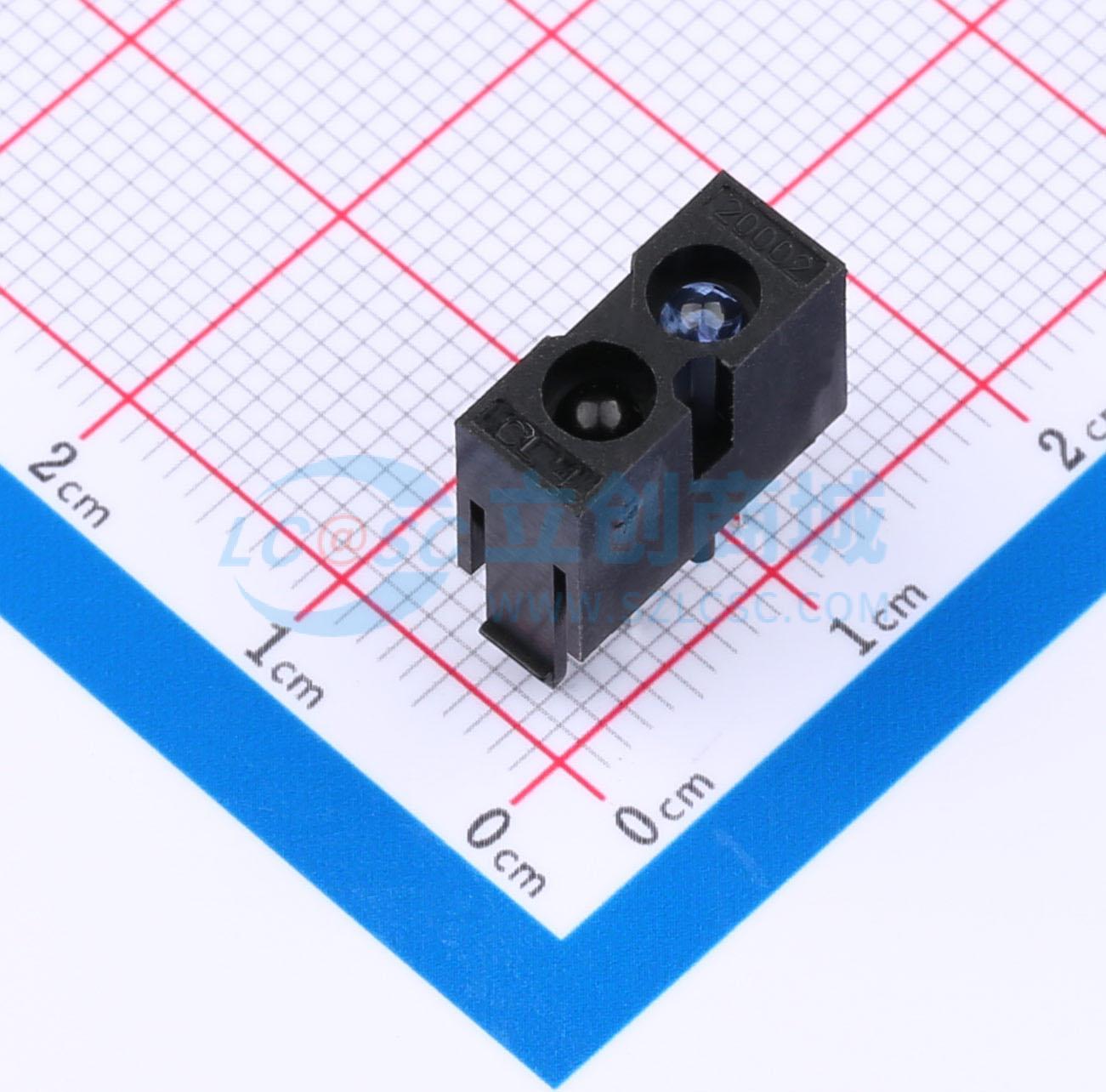

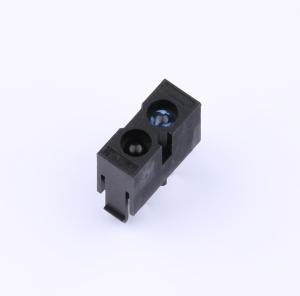

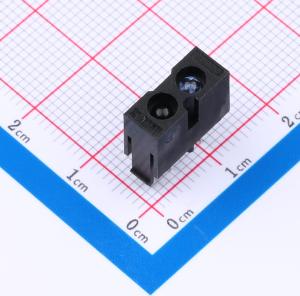

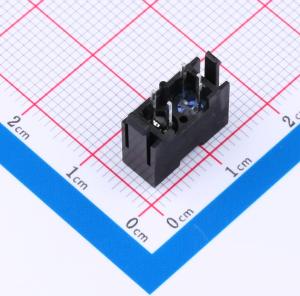

ZSOS-R1305-09
反射式光电开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由红外发射二极管和 NPN 硅光晶体管组成，它们并排封装在黑色热塑性外壳中的汇聚光轴上。光电晶体管只接收来自 IR 的辐射。这是正常情况。但当物体在中间时，光电晶体管不能接收辐射。
- 品牌名称
- Chau Light(洲光源)
- 商品型号
- ZSOS-R1305-09
- 商品编号
- C5337531
- 商品封装
- DIP-4
- 包装方式
- 袋装
- 商品毛重
- 0.63克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反射式光电开关 | |
| 感应距离 | - | |
| 正向压降(Vf) | 1.2V | |
| 集射极击穿电压(Vceo) | 35V | |
| 集电极电流(Ic) | 20mA | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 波长 | 940nm | |
| 接收管类型 | 光电三极管 | |
| 集射极饱和电压(Vce(sat)) | 0.4V@Ic=2mA | |
| 上升时间 | 15us@Vce=5V,Ic=1mA,Rl=1kΩ | |
| 下降时间 | 15us@Vce=5V,Ic=1mA,Rl=1kΩ | |
| 功耗(Pd) | 80mW | |
| 工作温度 | -25℃~+85℃ |
商品概述
ZSOS-R1305-09 由红外发射二极管和 NPN 硅光晶体管组成，它们并排封装在黑色热塑性外壳中的汇聚光轴上。光电晶体管仅接收来自红外发射管的辐射，此为正常状态。当有物体位于两者之间时，光电晶体管将无法接收辐射。
商品特性
- 可靠性高、辐射强度高、低电压驱动
- 感应速度快、感光度强
- 截止感应波长 λp = 940 nm
- 无铅材料、RoHS 认证
应用领域
- 打印机、非接触开关
- 智能电子产品
- 工业机械设备
- 安防防护应用
