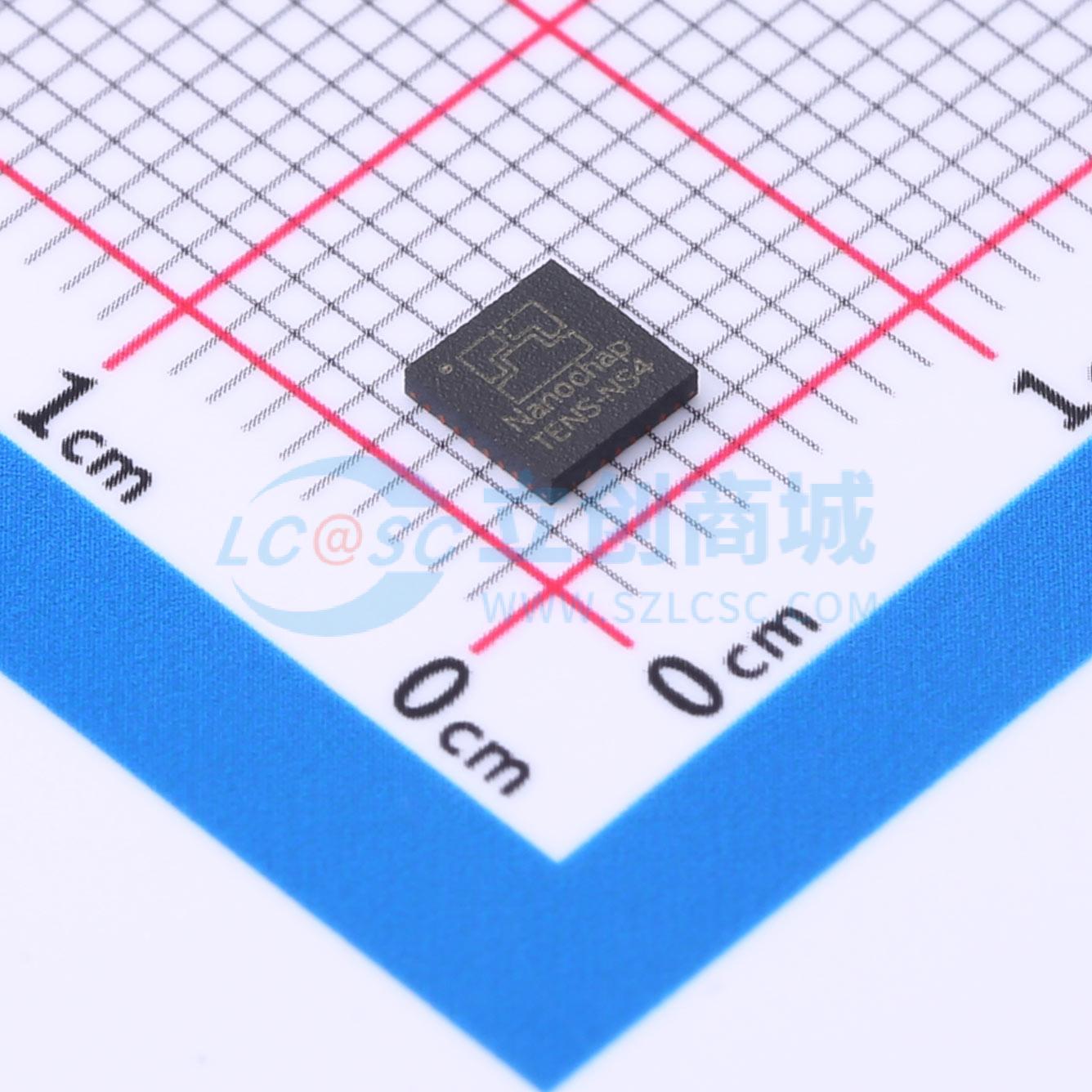

TENS-NS4-LC
TENS,EMS多功能恒流源神经刺激芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该芯片具备Tens镇痛、辅助增肌、肌肉康复三种刺激功能，NS4由电池充电模块、电源开关、高压升压转换器和多模式刺激模块组成。 恒流源输出范围是3.6mA到57.6mA。
- 品牌名称
- NANOCHAP(暖芯迦)
- 商品型号
- TENS-NS4-LC
- 商品编号
- C5337119
- 商品封装
- QFN-32L(4x4)
- 包装方式
- 托盘
- 商品毛重
- 0.75克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.7V~5V |
商品概述
NS4 是一种单芯片TENS（经皮神经电刺激）装置。NS4 由电池充电模块、电源开关、高压升压转换器和多模式刺激模块组成。利用NS4 和很少的外部器件可以完成目标应用。 电池充电器可以和外部锂电池直接连接，并在芯片内部管理所有充电阶段。所有数字和模拟电源均由电源开关输出的内置稳压器进行调节。 由电池供电的内置电压升压转换器（DC-DC）可以产生高达55V 的刺激电压。电压升压器由内部控制模块控制调节。 刺激模块用来驱动阳极和阴极使刺激电流脉冲高达 57mA。升压转换器输出的高电压为刺激模块提供多种模式输出，从而允许更大范围的刺激器负载下应用。 NS4 可以实现多种刺激模式以支持各种终端应用。第一种是TENS 功能，有4 个次刺激模式；第二种是EMS 肌肉电刺激模式，可以实现辅助增肌和肌肉康复2 种功能。
NS4 是紧凑型芯片，能够提供双相电流刺激脉冲。通过改变及组合不同的脉冲宽度，强度和时间间隔，实现对用户的不同生理刺激影响。 嵌入式数字控制器支持三种主要模式：TENS、EMS 辅助增肌（ASP）和EMS 康复。在TENS 模式下，控制器产生4 个子模式，即传统、针灸、脉冲和综合。在EMS 模式中，控制器生成4 个子模式，即EMS 辅助增肌的肌肉增强和肌肉耐力、EMS 康复的弱肌肉训练和康复。 该设备支持16 个档位的刺激电流大小，可以通过BTN_IN1/2 接口调节电流大小，电流可以从最低的 3.6mA 逐步（每档 3.6mA）提升到57.6mA。
商品特性
- 工作电压范围：3.7V - 5V
- 工作温度范围：0 - 85 ℃
- 工作频率：1MHz
- 供电电源：电池、USB 或无线充电器
- 集成电池充电器
- 自启动的内振荡器
- 具有过压限制器的集成高压升压转换器
- 集成多种模式的电流刺激器
- 低待机功耗
