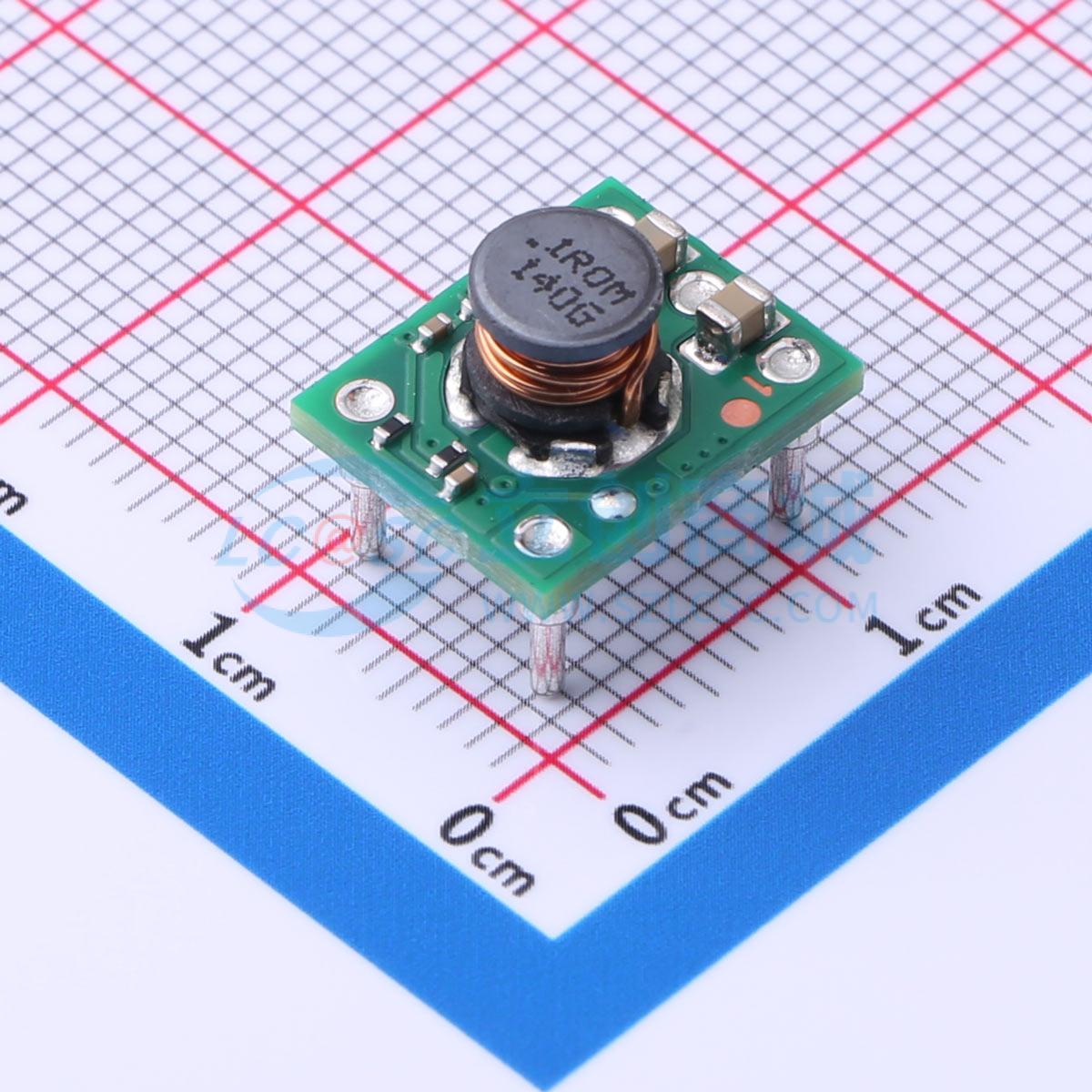

温馨提醒：图片仅供参考，商品以实物为准

PTH04070WAD

降压型 3A 3V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: PTH04070W 3A、3.3/5.5V 输入、可调节开关稳压器
品牌名称: TI(德州仪器)
商品型号: PTH04070WAD
商品编号: C5337019
商品封装: DIP-5
包装方式: 托盘
商品毛重: 2.1克(g)

商品参数

商品概述

PTH04070W是一款高集成度、低成本的开关稳压器模块，可提供最高3A的输出电流。与标准TO-220线性稳压器IC相比，占用更少PCB面积，PTH04070W能以更高的效率、更低的功耗提供输出电流，因此无需散热片。其小尺寸(0.5×0.4英寸)、高效率和低成本的特点使这些模块适用于多种应用。PTH04070W的输入电压范围为3V至5.5V，支持从3.3V或5V输入总线工作。采用开关模式电源转换技术，PTH04070W可以从5V输入总线降压至低至0.9V的电压，典型功耗低于1W。输出电压可通过单个外部电阻在0.9V至3.6V范围内任意调节。工作特性包括欠压锁定(UVLO)、开/关禁止、输出过流保护和过热保护。目标应用包括电信、测试测量应用和高端消费产品。该模块提供通孔和表面贴装封装选项，包含卷带包装。这些器件内置有限的ESD保护。存储或操作期间应将引脚短路或将器件放置在导电泡沫中，防止MOS栅极受到静电损坏。

商品特性

85℃下输出电流最高可达3A
支持3.3V/5V输入电压
输出电压可宽范围调节:0.9V至3.6V
功率密度达160W/in³
效率最高可达94%
具备开/关禁止功能
具备欠压锁定(UVLO)功能
输出过流保护（非锁存，自动复位）
具备过热保护
表面贴装封装
获得安全机构认证:UL/IEC/CSA-C22.2 60950-1

应用领域

电信
仪器仪表
通用电路
测试测量应用
高端消费产品

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~5.5V
	输出电压	900mV~3.6V
	输出电流	3A
	开关频率	700kHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	输出通道数	1
	拓扑结构	降压式
	输出类型	可调
	功能特性	过流保护
