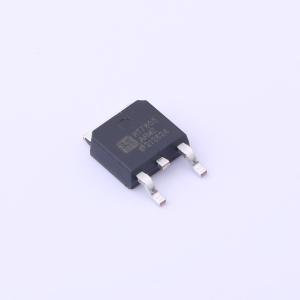

HT7805ARMZ
正电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：集成线性正三端稳压器。 提供多种固定输出电压，适用于广泛的应用。 用作齐纳二极管/电阻组合的替代品时，通常可使有效输出阻抗提高两个数量级，降低静态电流。 输出电流为 1.5A。 输出电压容差为 5%。 内部热过载保护。应用：开关 DC/DC 转换器的后置稳压器。 模拟电路的偏置电源
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT7805ARMZ
- 商品编号
- C5336215
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 20V | |
| 输出电压 | 5V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 78dB@(120Hz) | |
| 压差 | 2V@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 8mA | |
| 噪声 | 40uV | |
| 特性 | 短路保护；过热保护 | |
| 工作温度 | 0℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品特性
- 输出电流为1.5A
- 输出电压公差为s%
- 内部热过载保护
- 内部短路限制
- 无需外部组件
- 输出电压为5.0V、6V、8V、9V、10V、12V、15V、18V、24V
- 提供塑料TO - 252、TO - 220和TO - 263封装
- 可直接替代HT78XX
应用领域
- 开关DC/DC转换器的后置稳压器
- 模拟电路的偏置电源
