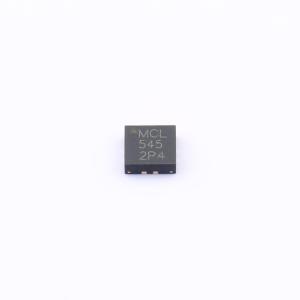

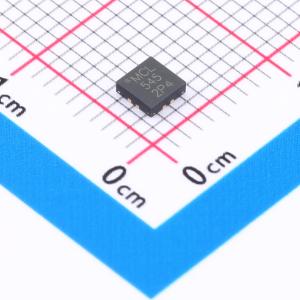

温馨提醒：图片仅供参考，商品以实物为准
PMA-5451+
超低噪声高IP3射频放大器
- 描述
- Mini-Circuits PMA-5451+ 是基于E-PHEMT技术的超低噪声MMIC放大器，工作频率范围为50MHz至6GHz，具有独特的低噪声和高IP3特性，使其非常适合敏感接收器应用。该设计在单个+3V电源下工作，仅需30mA电流，并且内部匹配到50欧姆。
- 品牌名称
- Mini-Circuits
- 商品型号
- PMA-5451+
- 商品编号
- C5336177
- 商品封装
- QFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.0335克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | - | |
| 增益 | 24.2dB | |
| 噪声系数 | 0.6dB | |
| 工作电压 | 3V | |
| 工作电流 | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 17.4dBm | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | 8.8dB | |
| 输出回波损耗 | 19dB | |
| IP3 | 32.2dBm | |
| 功能特性 | - |
商品概述
Mini-Circuits PMA-5451+ 是一款基于 E-PHEMT* 的超低噪声 MMIC 放大器，工作频率范围为 50 MHz 至 6 GHz，兼具低噪声和高 IP3 的特性，非常适合用于对灵敏度要求较高的接收器应用。该设计采用单 +3V 电源供电，电流仅为 30mA，内部匹配至 50 欧姆。
商品特性
- 单正电源电压，3V，30mA
- 超低噪声系数，在 0.5GHz 时典型值为 0.6 dB
- 高 IP3，在 1GHz 时典型值为 +29 dBm
- 增益，在 1GHz 时典型值为 19dB
- 输出功率，典型值高达 +17dBm
- 超小型尺寸，3mm x 3mm
- 可水洗
应用领域
- 蜂窝通信
- 工业、科学和医疗（ISM）频段
- 全球移动通信系统（GSM）
- 宽带码分多址（WCDMA）
- 长期演进技术（LTE）
- 全球微波互联接入（WiMAX）
- 无线局域网（WLAN）
- 无许可国家信息基础设施（UNII）和高速无线局域网（HIPERLAN）
