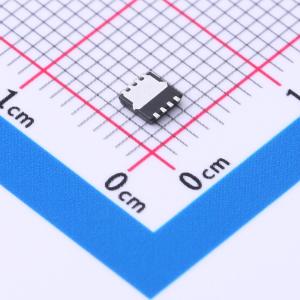

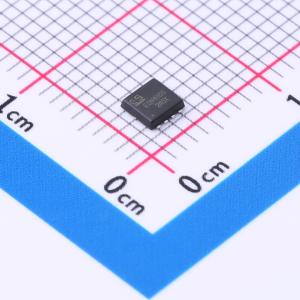

温馨提醒：图片仅供参考，商品以实物为准
ESN4186
1个N沟道 耐压:45V 电流:36A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道，45V，36A，16mΩ@10V,20A，1.4V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESN4186
- 商品编号
- C5334069
- 商品封装
- PDFN3x3-8L
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 45V | |
| 连续漏极电流(Id) | 28A | |
| 导通电阻(RDS(on)) | 16mΩ@10V,20A | |
| 耗散功率(Pd) | 25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.8V | |
| 栅极电荷量(Qg) | 17nC@10V | |
| 输入电容(Ciss) | 980pF | |
| 反向传输电容(Crss) | 80pF@20V | |
| 工作温度 | -40℃~+150℃ |
商品特性
- 导通状态下的漏源电阻 RDS(ON) < 15 mΩ，在栅源电压 VGS = 10 V 时（典型值为 11 mΩ）
- 采用高密度单元设计，实现超低导通状态下的漏源电阻 Rdson
- 对雪崩电压和电流进行了全面表征
- 采用优秀的封装，实现良好的散热性能
应用领域
-电源开关应用-硬开关和高频电路-不间断电源
